8.2.1.2.2.1 稳态热性能

“稳态”条件假设电机驱动器使用恒定 RMS 电流运行很长一段时间。图 8-3、图 8-4、图 8-5 和图 8-6 展示了 RθJA 和 ΨJB（结至电路板特征参数）的变化，这些变化取决于 HTSSOP 封装的覆铜区、覆铜厚度和 PCB 层数。覆铜区越大、层数越多、铜平面越厚，RθJA 和 ΨJB 就越小，表明 PCB 布局的热性能越强。

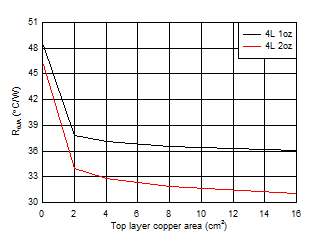

GUID-900FE0D2-C611-456C-AB55-EC44419AAFBD-low.gif图 8-3 HTSSOP、4 层 PCB 结至环境热阻与覆铜区之间的关系
GUID-041AF04D-4DAF-47A0-92E6-BE2FA7C1DD93-low.gif图 8-5 HTSSOP、2 层 PCB 结至环境热阻与覆铜区之间的关系
GUID-4B61FB64-4D09-4133-A95F-E68B83CB2B68-low.gif图 8-4 HTSSOP、4 层 PCB 结至电路板特征参数与覆铜区之间的关系
GUID-F98F8792-3319-4207-A93D-5B5D846AB1F8-low.gif图 8-6 HTSSOP、2 层 PCB 结至电路板特征参数与覆铜区之间的关系
