3 说明

CSD87503Q3E 是一款 30V、13.5mΩ、共源极、双路 N 沟道器件，专为 USB Type-C/PD 和电池保护而设计。此 3.3 × 3.3mm SON 器件具有低漏极至漏极导通电阻，可最大限度地较少损耗，且具有较少的组件数量，适用于空间受限的 应用。

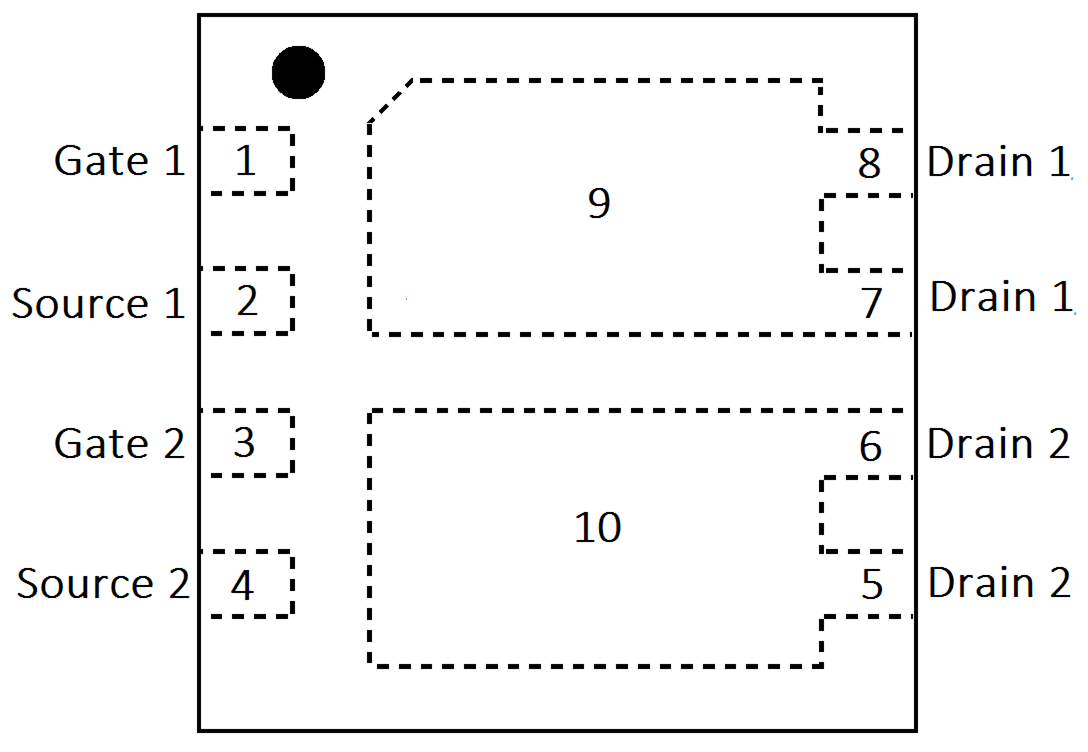

顶视图

CSD87503Q3E TopView.gif

电路图像

CSD87503Q3E Dev_Schem.gif

产品概要

TA = 25°C值单位
VDS 漏源电压 30 V
Qg 总栅极电荷 (4.5V) 13.4 nC
Qgd 栅极电荷（栅极到漏极） 5.8 nC
RDD(on) 漏极到漏极导通电阻 VGS = 4.5V 17.3 mΩ
VGS = 10V 13.5
VGS(th) 阈值电压 1.7 V

器件信息(1)

器件数量包装介质封装发货
CSD87503Q3E 2500 13 英寸卷带 SON
3.30mm × 3.30mm
塑料封装		 卷带封装
CSD87503Q3ET 250 7 英寸卷带
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

绝对最大额定值

TA = 25°C值单位
VDS 漏源电压 30 V
VGS 栅源电压 ±20 V
ID1, D2 持续漏极到漏极电流（受封装限制） 10 A
IDS 持续漏极到源极电流（受封装限制） 1.5 A
ID1, D2M 脉冲漏极到漏极电流(1) 89 A
PD 功率耗散(2) 2.6 W
PD 功耗，TC = 25°C 15.6 W
TJ、
Tstg		 工作结温、
储存温度		 –55 至 150 °C
  1. 最大 RθJC = 8°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%。
  2. 典型 RθJA = 50°C/W（当在 0.06 英寸 (1.52mm) 厚的 FR4 PCB 上将其安装在 1 平方英寸 (6.45cm2) 2oz (0.071mm) 厚的铜焊盘上时）。

RDD(on) 与 VGS 之间的关系

CSD87503Q3E D007_SLPS661.gif
