ZHCSDN6C July   2014  – March 2024 CSD18536KCS

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4Specifications
    1. 4.1 Electrical Characteristics
    2. 4.2 Thermal Information
    3. 4.3 Typical MOSFET Characteristics
  6. 5Device and Documentation Support
    1. 5.1 接收文档更新通知
    2. 5.2 支持资源
    3. 5.3 Trademarks
    4. 5.4 静电放电警告
    5. 5.5 术语表
  7. 6Revision History
  8. 7Mechanical, Packaging, and Orderable Information

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • KCS|3
散热焊盘机械数据 (封装 | 引脚)
订购信息

说明

这款 60V、1.3mΩ、TO-220 NexFET™ 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。

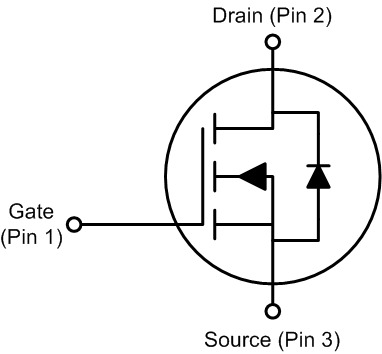

GUID-C7E4D8DB-5D30-4D65-AB16-328BE04936D0-low.gif GUID-9AA8AEEF-1B57-498B-9FAC-52FBC5DAB6A9-low.png
产品概要
TA = 25°C 典型值 单位
VDS 漏源电压 60 V
Qg 栅极电荷总量 (10V) 108 nC
Qgd 栅极电荷(栅极到漏极) 14 nC
RDS(on) 漏源导通电阻 VGS = 4.5V 1.7
VGS = 10V 1.3
VGS(th) 阈值电压 1.8 V
订购信息
器件(1)封装介质数量出货
CSD18536KCSTO-220 塑料封装50
如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。
绝对最大额定值
TA = 25°C单位
VDS漏源电压60V
VGS栅源电压±20V
ID持续漏极电流(受封装限制)200A
持续漏极电流(受芯片限制),TC = 25°C 时测得349
持续漏极电流(受芯片限制),TC = 100°C 时测得247
IDM脉冲漏极电流(1)400A
PD功率耗散375W
TJ
Tstg
工作结温和
贮存温度范围
-55 至 175°C
EASAvalanche Energy,单脉冲
ID = 128A,L = 0.1mH,RG = 25Ω
819mJ
最大 RθJC = 0.4°C/W,脉冲持续时间 ≤ 100μs,占空比 ≤ 1%。
GUID-BAAE55B3-2F63-47B1-8911-133EF3EE5C24-low.gifRDS(on) 与 VGS 之间的关系
GUID-13DDBF83-F4AE-4958-BCC7-FAE2DD5621E6-low.gif栅极电荷
