1 特性

  • VDD 输入电压范围：1.6V 至 6.5V
  • 0.8% 电压阈值精度
  • 低电源电流：IDD = 10µA（典型值）
  • 用户可通过编程设定看门狗超时
  • 经过出厂编程的高精度看门狗和复位定时器：
    • ±15% 精度 WDT 和 RST 延迟
  • 漏极开路输出
  • 手动复位输入 (MR)
  • 高精度欠压监控
    • 支持 1.8V 到 5V 共模电压轨
    • 支持 4% 和 7% 阈值
    • 0.5% 迟滞
  • 看门狗禁用功能
  • 采用 3mm x 3mm、8 引脚超薄小外形尺寸无引线 (VSON) 封装

2 应用

  • 安全关键型 应用
  • 远程信息处理控制单元
  • 高度可靠的工业系统
  • 病患监控
  • 工业控制系统
  • 现场可编程逻辑门阵列 (FPGA) 和专用集成电路 (ASIC)
  • 微控制器和数字信号处理器 (DSP)

3 说明

TPS3852 是一款集成有窗口看门狗定时器的高精度电压监控器。TPS3852 包含一个高精度欠压监测器，其在额定温度范围（–40°C 至 +125°C）内的欠压阈值 (VITN) 精度达 0.8%。此外，TPS3852 还包含高精度迟滞，因此是紧容差系统的理想之选。监控器 RESET 延迟 具有 一个精度为 15% 的高精度延迟定时器。

TPS3852 配有一个可编程的窗口看门狗定时器，广泛适用于各类 应用。专用看门狗输出 (WDO) 有助于提高分辨率，从而帮助确定出现故障情况的根本原因。看门狗超时可通过外部电容编程，也可以采用工厂编程的默认延迟设置。在开发过程中，可以将看门狗禁用，从而避免出现不必要的看门狗超时。

TPS3852 采用小型 3.00mm × 3.00mm、8 引脚超薄小外形尺寸无引线 (VSON) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS3852 VSON (8) 3.00mm × 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

空白

空白

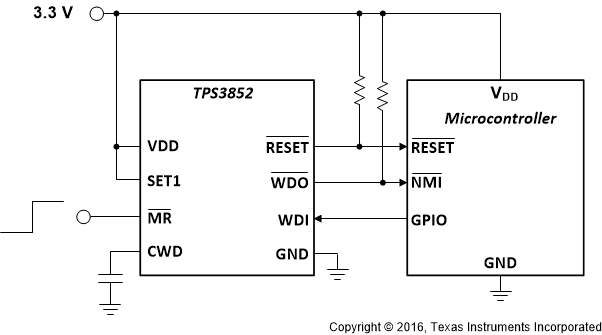

典型应用电路

TPS3852 TPS3852_TypApp.gif

欠压阈值 (VITN) 精度与温度间的关系

TPS3852 tc_vitn_acc_vs_temp_3_3.gif
