1 特性

  • 三条灌电流通道
  • 电流处理能力：
    • 每通道 50mA
  • 通过脉宽调制 (PWM) 实现灰度 (GS) 控制：
    • 支持简单伽马校正的 8 位（256 步）
  • 单线制接口 (EasySet™)
  • 电源 (VCC) 电压范围：
    • 无内部分路稳压器模式：
      3V 至 5.5V
    • 内部分路稳压器模式：3V 至 6V
  • 输出 (OUT) 端子最大电压：最高 21V
  • 集成型分路稳压器
  • 数据传输最大速率：
    • 每秒位数 (bps)：600kbps
  • 内部 GS 时钟振荡器：6MHz（典型值）
  • 显示重复速率：3.1kHz（典型值）
  • 输出延迟开关以防止涌入电流
  • 不受限器件级联
  • 运行温度：-40°C 至 85°C

2 应用范围

    RGB LED 射灯显示

3 说明

TLC59731 器件是一款易于使用的 3 通道 50mA 灌电流 LED 驱动器。这个单线制，600kbps 串行接口 (EasySet) 提供了一个大大减少配线成本的解决方案。LED 驱动器提供 8 位脉宽调制 (PWM) 分辨率和一个简单伽马校正特性。该器件集成有一个 6MHz 灰度 (GS) 时钟振荡器，可使显示重复速率达到 3.1kHz（典型值）。此驱动器还提供不受限级联功能。

输出灌电流可由每个串联至 OUTn端子的外部电阻器设定。TLC59731 内置分流稳压器，可用于更高的 VCC 电源电压 应用。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLC59731 SOIC (8) 4.90mm x 3.91mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

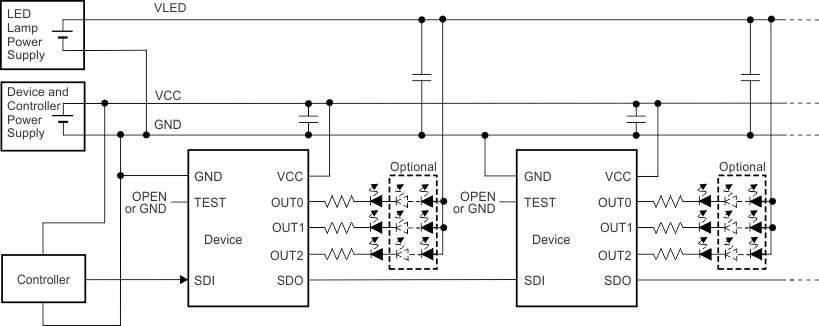

典型应用电路示例（无内部分流稳压器模式）

TLC59731 typ_app2_bvs222.gif
