1 特性

  • 集成调制器驱动器，其最小输出幅值最高可达 2 Vpp（单端），偏置电流最高可达 150mA（拉电流）。
  • 支持外部调制激光器，包括电吸收调制器激光器 (EML) 和基于 Mach-Zahnder 调制器 (MZM) 的激光器。
  • 集成 CDR 功能，支持 9.80Gbps 至 11.7Gbps 无参考运行
  • 集成数模转换器 (DAC) 和模数转换器 (ADC) 的双线制数字接口，可实现控制和诊断管理
  • 输出极性选择
  • 用于调节 CDR 带宽的可编程抖动传输带宽
  • CDR 旁路模式，支持以低数据速率运行
  • 具有可选监视器光电二极管 (PD) 范围的自动功率控制 (APC) 回路
  • 可编程发送输入均衡器
  • 发送器交叉点调节和去加重功能
  • 包括激光安全 特性
  • 电源监视器和温度传感器
  • 2.5V 单电源
  • 工作温度范围：-40°C 至 100°C
  • 表面贴装 4mm x 4mm 32 引脚四方扁平无引线 (QFN) 封装（间距为 0.4mm）

2 应用

  • 10Gbps 无源光纤网络 (PON)、针对 FTTx 部署的光线路终端 (OLT) 收发器
  • XFP 和 SFP+ 10Gbps 同步光纤网络 (SONET) OC-192 光学收发器
  • XFP 和 SFP+ 10GBASE-ER/ZR 光学收发器
  • 8x 和 10x 光纤通道光学收发器

3 说明

ONET1131EC 是一款 2.5V EML 调制器驱动器，支持发送时钟和数据恢复 (CDR) 功能，无需基准时钟即可在 9.8Gbps 至 11.7Gbps 范围内运行。该器件在 CDR 旁路模式下能够以较低数据速率运行，其双线制串行接口支持针对 多项功能 （如输出极性选择和输入均衡）进行数字控制。

发送路径由 1 个可调节输入均衡器（可均衡长达 300mm
（12 英寸）FR4 印刷电路板微带或带状传输线）、1 个多速率 CDR 及 1 个输出调制器驱动器组成。该器件以交叉点调节和去加重的形式提供输出波形控制，从而增加光学眼图波罩裕度。该器件提供激光器偏置电流并集成自动功率控制 (APC) 回路，以补偿平均光学功率随电压、温度和时间的变化。

ONET1131EC 内置模数转换器和数模转换器，支持管理收发器，无需使用专用微控制器。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ONET1131EC VQFN (32) 4.00mm x 4.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

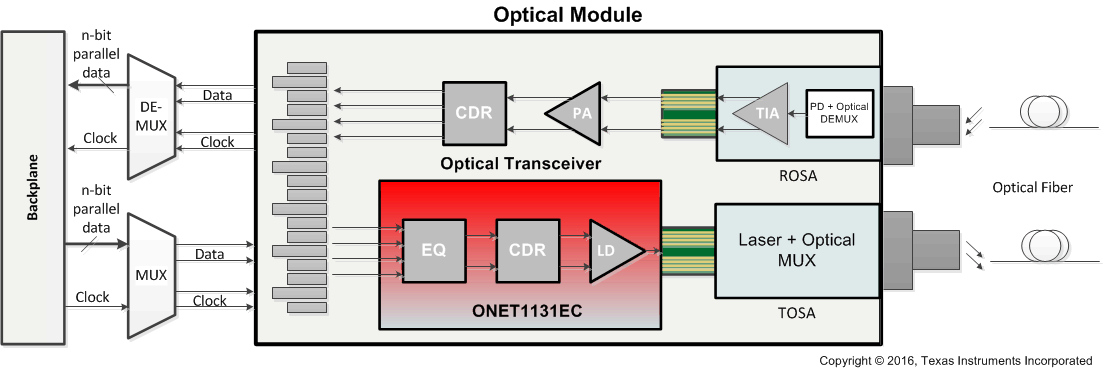

简化框图

ONET1131EC fp_schematic_sllseq6.gif
