ZHCUAR9 April   2022



  1.   摘要
  2.   商标
  3. 1引言
  4. 2设置
    1. 2.1 LDO 输入/输出连接器说明
      1. 2.1.1 VIN 和 GND
      2. 2.1.2 BIAS 和 GND
      3. 2.1.3 VOUT 和 GND
      4. 2.1.4 EN
    2. 2.2 可选负载瞬态输入/输出连接器说明
      1. 2.2.1 VDD 和 GND
      2. 2.2.2 J20
      3. 2.2.3 J22
      4. 2.2.4 J23
      5. 2.2.5 J25
      6. 2.2.6 J26
      7. 2.2.7 J28
      8. 2.2.8 TP2
    3. 2.3 TPS7A74 LDO 运行和元件选型
    4. 2.4 可选负载瞬态电路工作原理
  5. 3电路板布局
  6. 4TPS7A74EVM 原理图
  7. 5物料清单

摘要

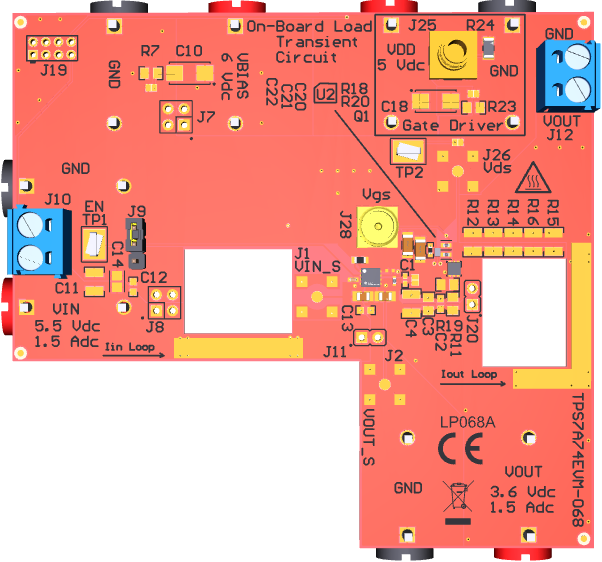

GUID-20220207-SS0I-RHGM-M7HH-DGWMBJZNDM47-low.png图 1-1 TPS7A74EVM-068 评估模块

本用户指南介绍了 TPS7A74EVM-068 评估模块 (EVM) 的操作使用，该 EVM 可作为对 TPS7A74 低压降线性稳压器 (LDO) 进行工程演示和评估的参考设计。本用户指南包含设置和操作说明、散热和布局指南、印刷电路板 (PCB) 布局、原理图和物料清单 (BOM)。

在整个文档中，术语评估板、评估模块 和 EVM 与 TPS7A74EVM-068 具有相同的含义。
