断续电流限制

图 3-33图 3-37 显示了 TPS543820 断续电流限制功能。这些波形通过 U2 进行测量。图 3-33图 3-34 显示了在高和低电流限值设置下的过载响应。图 3-35图 3-36 显示了在高和低电流限值设置下的输出端硬短路响应。

图 3-37 显示了 TPS543820 在输出过载时进入断续模式以及在更长时间标度下的高电流限值设置TPS543820 在断续等待时间后尝试重启,但输出端仍然存在过载。在下一次重启尝试中,过载已消除,因此 TPS543820 正常启动。

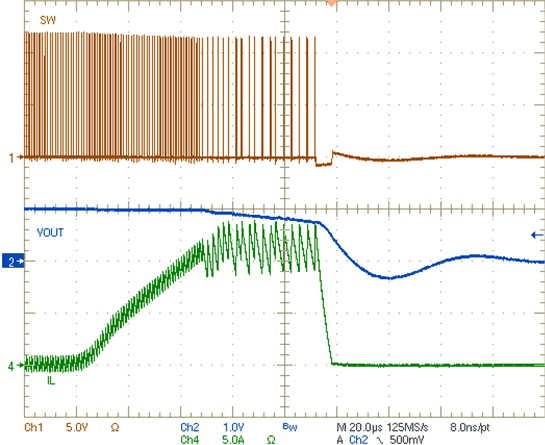

GUID-20201211-CA0I-B2LC-GN3C-TTMTLHBSXXBN-low.gif图 3-33 U2 输出过流保护 – 在高电流限制设置下过载

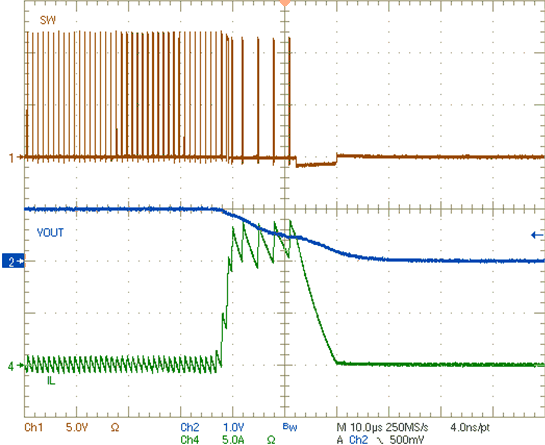

GUID-20201211-CA0I-J43J-5S99-Z3DZZ29S5C4L-low.gif图 3-35 U2 输出过流保护 – 在高电流限制设置下短路
GUID-20201211-CA0I-KZ96-2XK0-RLPPFG0FVNT2-low.gif图 3-37 U2 OCP 断续和恢复 – 高电流设置
GUID-20201216-CA0I-WXNK-W38Q-23JTDQHGQHRM-low.gif图 3-34 U2 输出过流保护 – 在低电流限制设置下过载
GUID-20201216-CA0I-2L6V-B2HV-NQVVP95QM9NQ-low.gif图 3-36 U2 输出过流保护 – 在低电流限制设置下短路
