10 EVM 装配图和 PCB 布局布线
下图（图 10-1 至图 10-6）显示了 TPS56121EVM-601 印刷电路板的设计。该 EVM 采用 4 层 2 盎司覆铜电路板（2.5 英寸 ×2.5 英寸）设计，PCB 两面均有元件，支持用户在小尺寸、高电流应用中查看、探测和评估 TPS56121 具有集成 FET 的高电流转换器。
图 10-1 TPS56121EVM-601 顶层装配图（顶视图）
图 10-2 TPS56121EVM-601 底层装配图（底视图）

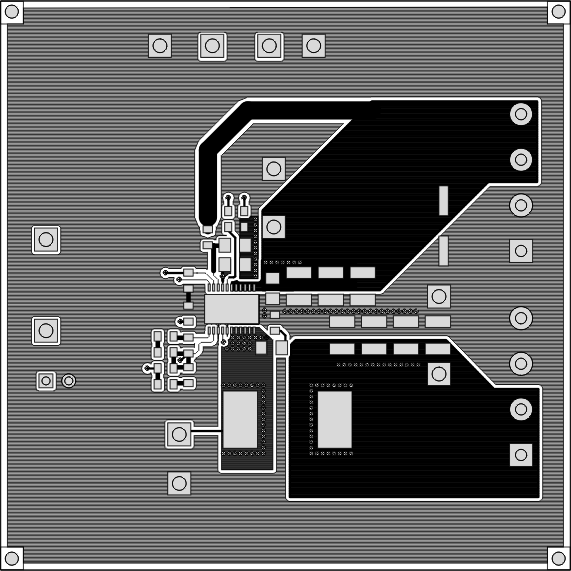

图 10-3 TPS56121EVM-601 顶层铜（顶视图）
图 10-4 TPS56121EVM-601 内部第 1 层（顶视图）
图 10-5 TPS56121EVM-601 内部第 2 层（顶视图）

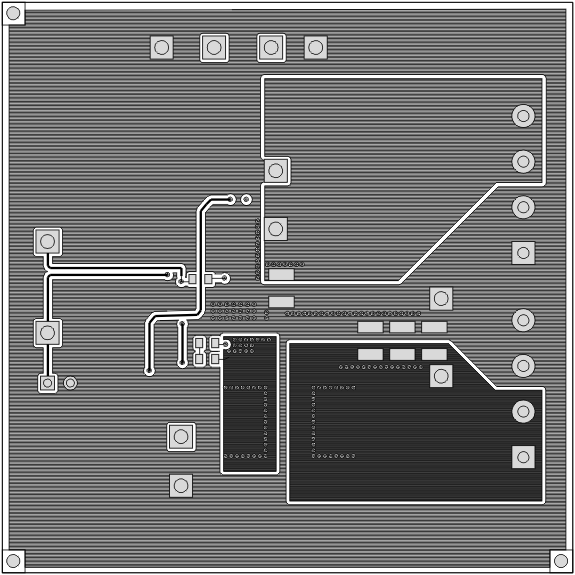

图 10-6 TPS56121EVM-601 底层铜（顶视图）
