6.1 导通电阻 (Ron) 测试设置

图 4 显示了导通电阻测量的典型设置。使用检测连接来测量开关上的压降，可以将其除以负载电流来计算 Ron 电阻。

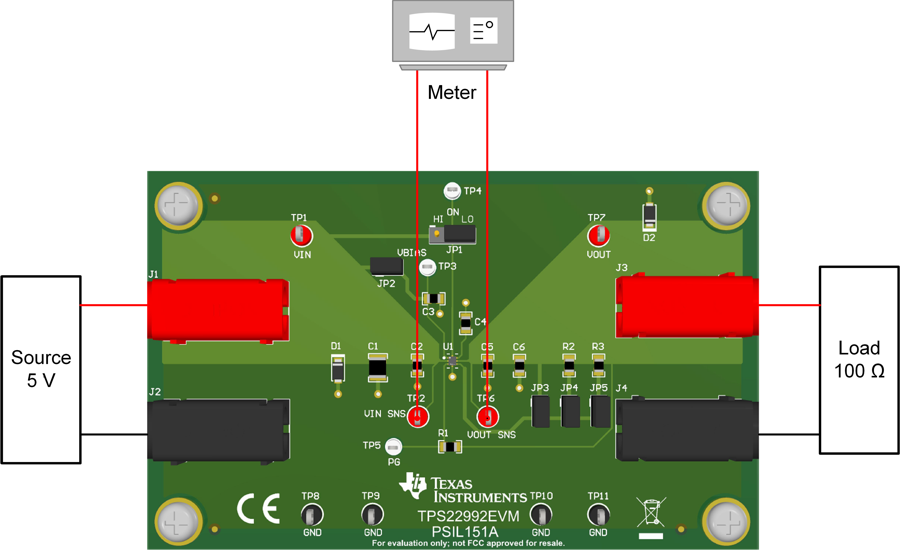

GUID-72C3078A-EA3F-4DB1-A91E-AD1EBBEF2100-low.png图 6-1 Ron 测试设置
