10 EVM 装配图和 PCB 布局
图 10-1 至图 10-8 显示了 PWR-869EVM 印刷电路板 (PCB) 的设计。PWR-869EVM 在所有层的铜用量为 2oz。
图 10-1 TPS543C20EVM-869 顶层装配图（俯视图）

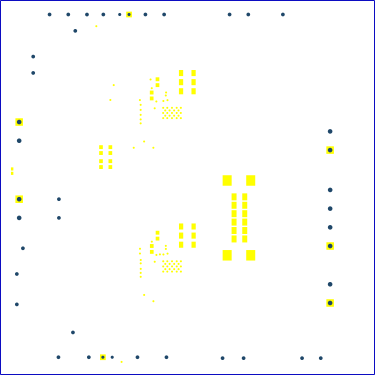

图 10-2 TPS543C20EVM-869 顶部焊接掩模（俯视图）
图 10-3 TPS543C20EVM-869 顶层（俯视图）

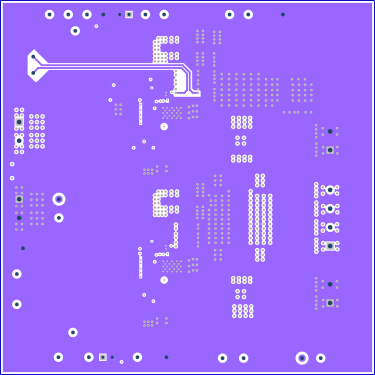

图 10-4 TPS543C20EVM-869 内层（俯视图）
图 10-5 TPS543C20EVM-869 内层 2（俯视图）
图 10-6 TPS543C20EVM-869 内层 3（俯视图）
图 10-7 TPS543C20EVM-869 内层 4（俯视图）
图 10-8 TPS543C20EVM-869 底层（俯视图）
图 10-9 TPS543C20EVM-869 底部焊接掩模（俯视图）
图 10-10 TPS543C20EVM-869 覆盖层（俯视图）
