4.4.13 MCU 连接器

安全信号连接器是 14x2 标准 0.1” 间隔接头。MCU 连接器只包含连接到 MCU 的信号。18 种信号包含 MCU_I2C0、MCI_I2C1、MCU_UART1（具有流控制）、MCU_SPI0 和 MCU_SPI1 信号。连接器上提供的其他控制信号包括 CONN_MCU_RESETz、CONN_MCU_PORz、MCU_RESETSTATz、MCU_SAFETY_ERRORn、与 MCU 和 GND 之间的 3.3V IO。MCU 连接器不包含板 ID 存储器接口。允许的电流限制是，3.3V 电源轨上为 100 mA。

表 4-22 28 引脚 MCU 连接器
引脚 网络名称 引脚 网络名称
1 VCC_3V3_SYS 2 DGND
3 MCU_SPI0_CS1 4 MCU_SPI0_D1
5 MCU_GPIO0_8 6 MCU_SPI0_D0
7 DGND 8 MCU_SPI0_CS0
9 TEST_LED2 10 MCU_GPIO0_6
11 MCU_GPIO0_7 12 MCU_UART1_CTS_3V3
13 MCU_UART1_RX_3V3 14 MCU_GPIO0_9
15 DGND 16 MCU_I2C1_SDA
17 MCU_UART1_RTS_3V3 18 MCU_SPI0_CLK
19 MCU_UART1_TX_3V3 20 DGND
21 MCU_I2C0_SDA 22 MCU_I2C1_SCL
23 MCU_RESETSTATz 24 MCU_I2C0_SCL
25 CONN_MCU_RESETz 26 MCU_SAFETY_ERRORz_3V3
27 DGND 28 CONN_MCU_PORz

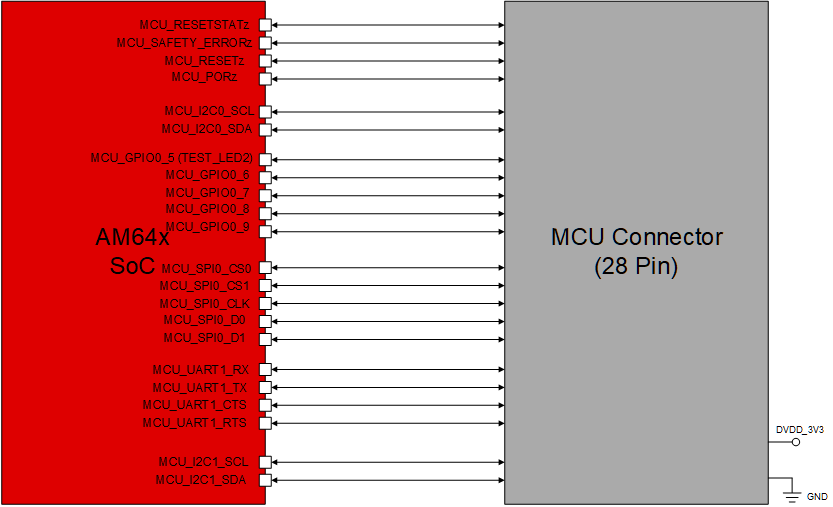

GUID-08D24FFB-7709-41AB-8F42-C6CF2843C059-low.png图 4-26 28 引脚 MCU 连接器
