6.3.5 共模电压范围

OPA4H199-SP 是一款 40V 的真正轨到轨输入运算放大器，其输入共模范围在任一电源轨之外扩展了 100mV。此宽范围通过并联互补的 N 沟道和 P 沟道差分输入对实现的，如图 6-8 所示。当输入电压接近正电源轨，通常比正电源高 (V+) – 1V 到 100mV 时，N 沟道对有效。当输入电压为低于负电源电压 100mV 到大约 (V+) – 2V 时，P 沟道对有效。其转换区域较小，通常为 (V+) – 2V to (V+) – 1V，这时两个输入对都处于开启状态。此转换区域可能随工艺不同而略有波动，在此区域内，与在该区域外运行相比，PSRR、CMRR、失调电压、温漂、噪声和 THD 性能可能会下降。

图 5-5 更详细地显示了典型器件在输入电压失调方面的转换区域。

有关共模电压范围和 PMOS/NMOS 对相互作用的更多信息，请参阅具有互补对输入级的运算放大器：设计有哪些取舍？模拟设计期刊。

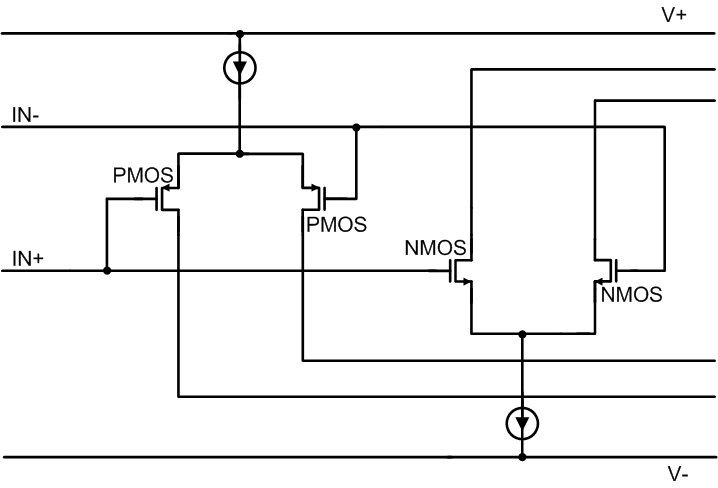

OPA4H199-SP 轨到轨输入级图 6-8 轨到轨输入级
