5.6 典型特性

在 TA = +25°C、VS = ±15V、VREF = 0V、G = 1、RL = 10kΩ 以及 VCM = VS / 2，所有芯片原产地 (CSO) 的条件下测得，除非另有说明

INA2128 增益与频率间的关系
CSO：SHE
图 5-1 增益与频率间的关系
INA2128 共模抑制与频率间的关系
CSO：SHE
图 5-3 共模抑制与频率间的关系
INA2128 正电源抑制与频率间的关系
CSO：SHE
图 5-5 正电源抑制与频率间的关系

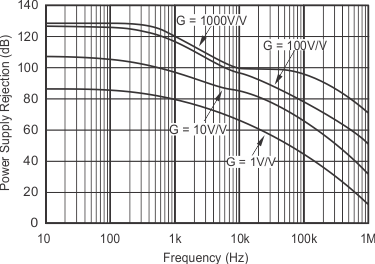

INA2128 负电源抑制与频率间的关系
CSO：SHE
图 5-7 负电源抑制与频率间的关系
INA2128 输入共模范围与输出电压间的关系
VS = ±15V
图 5-9 输入共模范围与输出电压间的关系
INA2128 串扰与频率间的关系

图 5-11 串扰与频率间的关系
INA2128 输入基准电压噪声与频率间的关系
CSO：TID
图 5-13 输入基准电压噪声与频率间的关系
INA2128 稳定时间与增益间的关系
CSO：SHE
图 5-15 稳定时间与增益间的关系
INA2128 输入过压 V/I 特性
CSO：SHE
图 5-17 输入过压 V/I 特性
INA2128 失调电压预热

图 5-19 失调电压预热
INA2128 输入偏置电流与温度间的关系
CSO：TID
图 5-21 输入偏置电流与温度间的关系
INA2128 输出电压摆幅与输出电流间的关系
CSO：SHE
图 5-23 输出电压摆幅与输出电流间的关系
INA2128 负输出电压摆幅与输出电流间的关系
CSO：TID
图 5-25 负输出电压摆幅与输出电流间的关系
INA2128 短路输出电流与温度间的关系
CSO：SHE
图 5-27 短路输出电流与温度间的关系
INA2128 最大输出电压与频率间的关系
CSO：TID
图 5-29 最大输出电压与频率间的关系
INA2128 总谐波失真 + 噪声与频率间的关系
CSO：TID
图 5-31 总谐波失真 + 噪声与频率间的关系
INA2128 小信号阶跃响应
CSO：SHE G = 100、1000
图 5-33 小信号阶跃响应
INA2128 小信号阶跃响应
CSO：TID G = 1000，RL = 10kΩ，CL = 100pF
图 5-35 小信号阶跃响应
INA2128 大信号阶跃响应
CSO：SHE G = 100、1000
图 5-37 大信号阶跃响应
INA2128 大信号阶跃响应
CSO：TID G = 100
图 5-39 大信号阶跃响应
INA2128 电压噪声 0.1Hz 至 10Hz 输入为基准
G ≥ 100
图 5-41 电压噪声 0.1Hz 至 10Hz 输入为基准
INA2128 增益与频率间的关系
CSO：TID
图 5-2 增益与频率间的关系
INA2128 共模抑制与频率间的关系
CSO：TID
图 5-4 共模抑制与频率间的关系
INA2128 正电源抑制与频率间的关系
CSO：TID
图 5-6 正电源抑制与频率间的关系
INA2128 负电源抑制与频率间的关系
CSO：TID
图 5-8 负电源抑制与频率间的关系
INA2128 输入共模范围与输出电压间的关系
VS = ±5、±2.5V
图 5-10 输入共模范围与输出电压间的关系
INA2128 以输入为基准的噪声与频率间的关系
CSO：SHE
图 5-12 以输入为基准的噪声与频率间的关系
INA2128 输入基准电流噪声与频率间的关系
CSO：TID
图 5-14 输入基准电流噪声与频率间的关系
INA2128 静态电流和转换率与温度间的关系
CSO：SHE
图 5-16 静态电流和转换率与温度间的关系
INA2128 输入过压 V/I 特性
CSO：TID
图 5-18 输入过压 V/I 特性
INA2128 输入偏置电流与温度间的关系
CSO：SHE
图 5-20 输入偏置电流与温度间的关系
INA2128 输入失调电流与温度间的关系
CSO：TID
图 5-22 输入失调电流与温度间的关系
INA2128 正输出电压摆幅与输出电流间的关系
CSO：TID
图 5-24 正输出电压摆幅与输出电流间的关系
INA2128 输出电压摆幅与电源电压间的关系
CSO：SHE
图 5-26 输出电压摆幅与电源电压间的关系
INA2128 最大输出电压与频率间的关系
CSO：SHE
图 5-28 最大输出电压与频率间的关系
INA2128 总谐波失真 + 噪声与频率间的关系
CSO：SHE
图 5-30 总谐波失真 + 噪声与频率间的关系

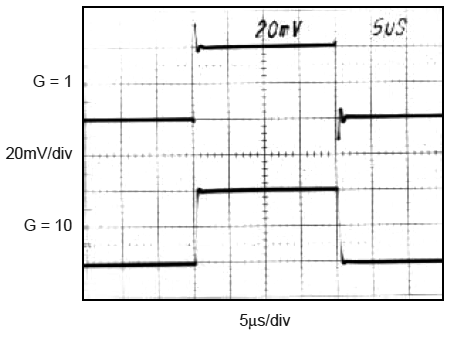

INA2128 小信号阶跃响应
G = 1、10
图 5-32 小信号阶跃响应
INA2128 小信号阶跃响应
CSO：TID G = 100，RL = 10kΩ，CL = 100pF
图 5-34 小信号阶跃响应
INA2128 大信号阶跃响应
CSO：SHE G = 1、10
图 5-36 大信号阶跃响应
INA2128 大信号阶跃响应
CSO：TID G = 1、10
图 5-38 大信号阶跃响应
INA2128 大信号阶跃响应
CSO：TID G = 1000
图 5-40 大信号阶跃响应
