5.7 典型特性

VIN = 14V，VEN ≥ 2V，TJ = -40°C 至 150°C（除非另有说明）

TPS7B82-Q1 静态电流与输出电流间的关系
VOUT = 5 V
图 5-1 静态电流与输出电流间的关系
TPS7B82-Q1 关断电流与环境温度间的关系
VEN = 0V
图 5-3 关断电流与环境温度间的关系
TPS7B82-Q1 压降电压与输出电流间的关系
VIN = 5V，5V 固定输出，V(Dropout) = VIN – VOUT
图 5-5 压降电压与输出电流间的关系
TPS7B82-Q1 输出电压与环境温度间的关系
VOUT = 5 V
图 5-7 输出电压与环境温度间的关系
TPS7B82-Q1 输出电流限制与环境温度
VIN = 14 V，VOUT 短接至 90% × VOUT
图 5-9 输出电流限制与环境温度
TPS7B82-Q1 线路调整
VOUT = 5V，IOUT = 10mA
图 5-11 线路调整
TPS7B82-Q1 PSRR 与频率间的关系
IOUT = 100mA

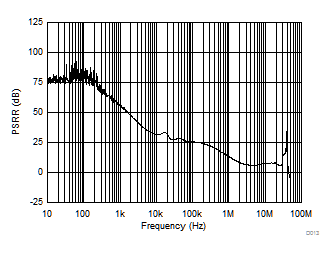

图 5-13 PSRR 与频率间的关系
TPS7B82-Q1 静态电流与输入电压间的关系
VOUT = 5 V
图 5-2 静态电流与输入电压间的关系
TPS7B82-Q1 静态电流与环境温度间的关系
VOUT = 5 V
图 5-4 静态电流与环境温度间的关系
TPS7B82-Q1 压降电压与环境温度间的关系
VIN = 5V，5V 固定输出，V(Dropout) = VIN – VOUT
图 5-6 压降电压与环境温度间的关系
TPS7B82-Q1 输出电压与输入电压间的关系
VOUT = 5V，IOUT = 1mA
图 5-8 输出电压与输入电压间的关系
TPS7B82-Q1 负载调整率
VOUT = 5 V
图 5-10 负载调整率
TPS7B82-Q1 PSRR 与频率间的关系
IOUT = 10mA
图 5-12 PSRR 与频率间的关系
TPS7B82-Q1 输出电容与 ESR 稳定性间的关系

图 5-14 输出电容与 ESR 稳定性间的关系
