LM5161-Q1 宽输入 100V、1A 同步降压/Fly-Buck™ 转换器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列特性：
    • 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
    • 充电器件模型 (CDM) ESD 分类等级 C5
  • 4.5V 至 100V 宽输入电压范围
  • 集成高侧和低侧开关
    • 无需肖特基二极管
  • 1A 最大负载电流
  • 恒定导通时间控制
    • 无外部环路补偿
    • 快速瞬态响应
  • 轻载条件下可选择 DCM 降压操作
  • CCM 选项支持多输出 Fly-Buck™
  • 无需外部纹波电路（FPWM = 0 时）
  • 近似恒定的开关频率
  • 频率最高可调节至 1MHz
  • 可编程软启动时间
  • 预偏置启动
  • 峰值电流限制保护
  • 可调输入欠压闭锁 (UVLO) 和滞后
  • ±1% 反馈电压基准
  • 热关断保护
  • 使用 LM5161-Q1 并借助 WEBENCH® 电源设计器创建定制设计

2 应用

  • 工业可编程逻辑控制器
  • IGBT 栅极驱动偏置电源
  • 电信 DC/DC 初级侧/次级侧偏置
  • 电子电表电力线通信
  • 低功耗 (< 12W) 隔离式 DC-DC (Fly-Buck)
  • 车用电子产品

3 说明

LM5161-Q1 是一款集成高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET) 的 100V、1.5A 同步降压转换器。恒定导通时间控制方案无需环路补偿，在快速瞬态响应下支持高降压比。内部反馈放大器在完整工作温度范围保持 ±1% 的输出电压调节率。导通时间与输入电压成反比，产生近似恒定的开关频率。峰谷电流限制电路可防止发生过载。欠压锁定 (EN/UVLO) 电路提供可独立调节的输入欠压阈值和迟滞。通过 FPWM 输入引脚，LM5161-Q1 可选择在所有负载水平下以强制连续导通模式 (CCM) 运行或在轻载/空载条件下以非连续导通模式 (DCM) 运行。在强制 CCM 下运行时，LM5161-Q1 支持多输出和隔离式 Fly-Buck 应用。当通过编程设定 DCM 操作时，LM5161-Q1 提供经严格稳压的降压输出，无需额外使用任何外部反馈纹波注入电路。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM5161-Q1 HTSSOP (14) 4.40mm × 5.00mm
  1. 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

Device Images


典型降压应用电路

LM5161-Q1 Buck_fpg_snvsae3.gif

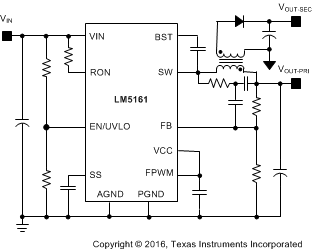

典型 Fly-Buck 应用电路

LM5161-Q1 fbk_fpg_snvsae3.gif

4 修订历史记录

Changes from * Revision (August 2016) to A Revision

  • 向数据表添加了 WEBENCH 链接Go
  • Deleted the lead temperature from the Absolute Maximum Ratings tableGo
  • Moved Ripple Configuration to the Feature Description section Go
