1 特性

  • 高侧或者低侧感测
  • 感测的总线电压范围：0V 至 26V
  • 报告电流、电压、和功率
  • 16 个可编程地址
  • 高精度：整个温度范围内的精度为 0.5%（最大值）(INA220B)
  • 用户可编程校准
  • 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
  • 超薄小外形尺寸 (VSSOP)-10 封装

2 应用范围

  • 服务器
  • 电信设备
  • 笔记本电脑
  • 电源管理
  • 电池充电器
  • 汽车
  • 电源
  • 测试设备

3 说明

INA220 是一款具备 I2C 或 SMBUS 兼容接口的分流器和功率监测计。INA220 监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I2C 或 SMBUS 兼容接口 具有 16 个可编程地址。INA220 的独立分流输入允许其应用于具备低侧感测功能的系统。

INA220 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA220 可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220 的工作温度范围为 -40°C 至 125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
INA220 VSSOP (10) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

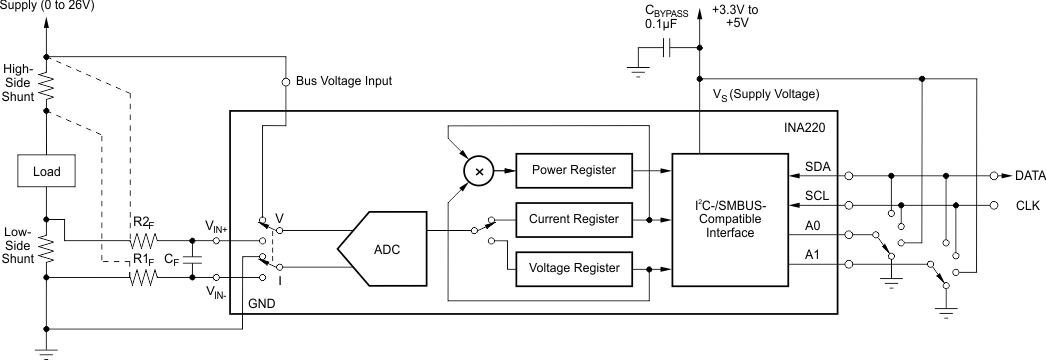

通用负载、低侧或高侧感测

INA220 frontpage_bos459-3.gif
