1 特性

  • 低 Qg 和 Qgd
  • 低热阻
  • 雪崩级
  • 无铅端子镀层
  • 符合 RoHS 标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装

2 应用范围

  • 网络互联、电信和计算系统中的负载点同步降压
  • 针对控制和同步 FET 应用进行了优化

3 说明

这款 30V，3.5mΩ，SON 5mm × 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中以最大程度降低电阻。

顶部图标

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 30 V
Qg 栅极电荷总量 (4.5V) 13 nC
Qgd 栅漏栅极电荷 2.8 nC
RDS(on) 漏源导通电阻 VGS = 4.5V 4.8 mΩ
VGS = 10V 3.5 mΩ
VGS(th) 阀值电压 1.4 V

订购信息(1)

器件 数量 介质 封装 出货
CSD17577Q5A 2500 13 英寸卷带 SON 5mm x 6mm 塑料封装 卷带封装
CSD17577Q5AT 250 7 英寸卷带
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

最大绝对额定值

TA = 25°C 值 单位
VDS 漏源电压 30 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 60 A
持续漏极电流（受芯片限制），TC = 25°C 时测得 83
持续漏极电流 (1) 22
IDM 脉冲漏极电流 (2) 280 A
PD 功率耗散(1) 3 W
功率耗散，TC = 25°C 53
TJ，
Tstg		 运行结温和
储存温度范围		 -55 至 150 °C
EAS 雪崩能量，单脉冲
ID = 28，L = 0.1mH，RG = 25Ω		 39 mJ
  1. RθJA= 40°C/W，这是在一个厚度 0.06 英寸的环氧树脂 (FR4) 印刷电路板 (PCB) 上的 1 英寸2，2 盎司 的铜焊盘上测得的典型值
    。
  2. 最大 RθJC = 2.8°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%

RDS(on) 与 VGS 间的关系

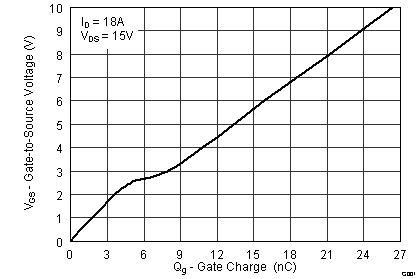

栅极电荷
