7.3.8 最小关断时间调整（死区时间控制）

死区时间 用于描述每个振荡器周期内 PWM 输出的确保关断时间。它的作用是用于确保即使在最大占空比下，也有足够的时间复位磁电路元件并防止饱和。UCCx813-x PWM 系列的死区时间由内部 130Ω 放电阻抗和定时电容值决定。较大的电容值可延长死区时间，而较小的电容值会在相同工作频率下产生更高的最大占空比。图 7-10 中提供了死区时间与定时电容值之间的关系曲线。通过在 RC 引脚和定时元件之间添加一个低阻值电阻器，可以进一步增加死区时间，如 图 7-11 所示。如 图 7-12 中的曲线所示，死区时间会随着放电电阻值的增加而增加，最大可达约 470Ω。必须避免使用较高的电阻，因为较高的电阻会缩短死区时间并减小振荡器峰值间振幅。通过降低 RT 来吸收过多电流 (1mA)，会阻放电到 0.2V 的下比较器阈值电压，从而使振荡器 停振。添加此放电控制电阻器会对振荡器编程产生一些影响。首先，它会在放电间隔期间向电容器引入直流失调电压，但不会在定时周期的充电间隔内引入直流失调电压，从而降低可用的峰值间定时电容器振幅。由于峰值间幅度降低，CT 的确切值可能需要调整才能获得正确的振荡器频率。另一种方案是保持定时电容值不变，同时调整定时电阻和放电电阻的阻值，因为这些电阻的数值可选更精细的增量。

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 最小死区时间与 CT 间的关系图 7-10 最小死区时间与 CT 间的关系

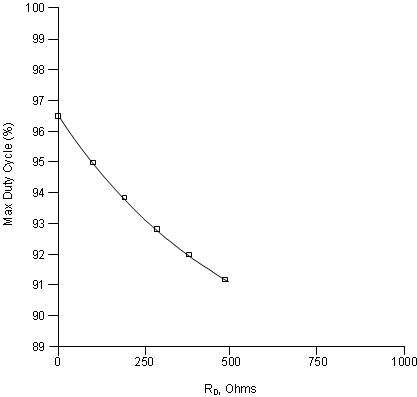

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 最大占空比与 RD 间的关系
RT = 20kΩ
图 7-12 最大占空比与 RD 间的关系
UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 电路产生受控的最大占空比图 7-11 电路产生受控的最大占空比
