7.4.1 间歇模式运行

UCC28056 控制器通过间歇工作模式提供出色的轻负载效率和待机功率，它具有以下重要 特性：

  1. 对于所有的线电压，间歇期间的功率控制在最大输出功率约 11% 以内。
  2. 在间歇关闭周期期间，UCC28056 的电流消耗下降到低于 132μA。
  3. 在每次间歇打开期间，TON 脉宽在前四个周期中呈斜坡上升，在后四个周期中呈斜坡下降。软启动/关闭方案使线电流在每次间歇打开周期的边沿呈斜坡变化，以抑制明显噪声和 EMI 滤波器干扰。

COMP引脚电压使用两个比较器电平来触发间歇模式工作。在四个软关闭周期后，当 COMP 引脚电压下降到低于 VBstFall 阈值时，暂时关闭开关。当 COMP 引脚电压上升到高于 VBstRise 阈值时，再次打开开关，运行四个软启动周期。这两个阈值的平均电压大约为 11% VCOMax。在间歇打开期间提供的功率大约为最大输入功率的 11%。

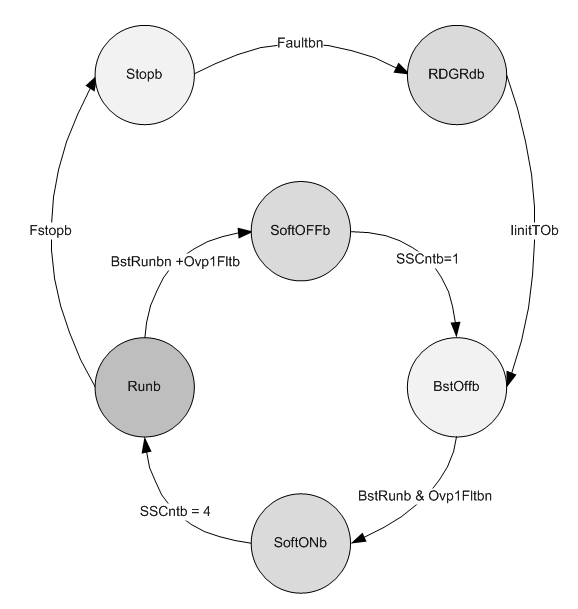

UCC28056 BstStateDia.gifFigure 25. 故障和间歇模式状态图
