7.1 负载电路

TXS0102-Q1 使用推挽驱动器时的数据速率、脉冲持续时间、传播延迟、输出上升时间和下降时间测量图 7-1 使用推挽驱动器时的数据速率、脉冲持续时间、传播延迟、输出上升时间和下降时间测量
TXS0102-Q1 使用开漏驱动器时的数据速率、脉冲持续时间、传播延迟、输出上升时间和下降时间测量图 7-2 使用开漏驱动器时的数据速率、脉冲持续时间、传播延迟、输出上升时间和下降时间测量

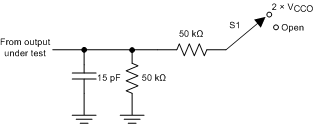

TXS0102-Q1 针对使能时间和禁用时间测量的负载电路
测试S1
tPZL / tPLZ
(tdis)		2 x VCCO
tPHZ / tPZH
(ten)		开路
图 7-3 针对使能时间和禁用时间测量的负载电路
  1. tPLZ 和 tPHZ 与 tdis 一样。
  2. tPZL 和 tPZH 与 ten 一样。
  3. VCCI 是与输入端口相关的 VCC。
  4. VCCO 是与输出端口相关的 VCC。
