1 特性

  • 双单刀双掷 (SP2T) USB 2.0 高速开关
    • UART 路径支持 UART 或 USB 2.0 高速信号
  • 集成单节充电器
    • 集成低压降线性稳压器 (LDO)
    • 充电电压稳压精度 1%
    • 充电电流精度 8%
    • 针对壁式适配器的高达 950mA 的可编程充电电流限制
  • 充电器检测符合 USB 电池充电规范 v1.1 (BCv1.1)
    • VBUS 检测
    • 数据接触侦测
    • 主和副侦测
    • 支持 USB 充电器（DCP、CDP、SDP）
  • 可在 ID 引脚上进行 5 位附件检测
    • 按附件类型自动切换
  • I2C 接口
    • 手动切换功能
    • 连接和断开时产生中断
    • 支持制造中使用的控制信号（JIG，BOOT）
  • 具有过压保护功能的 VBUS 引脚的容差为 28V
  • 针对输出电流控制的热调节和热关断保护
  • JESD 22 ESD 性能
    • 12kV 人体模型 (VBUS/DP_CON/DM_CON/ID_CON)
    • 2kV 人体模型（所有其他引脚）
  • IEC ESD 性能
    • ±4kV 接触放电 (IEC 61000-4-2)（VBUS/DP_CON/DM_CON/ID_CON 接地 (GND)）
  • 浪涌保护（VBUS/DP_CON/DM_CON/ID_CON 接地）
    • 无需使用外部元件即可保护 USB 连接器引脚

2 应用范围

  • 移动电话
  • 上网本/笔记本电脑
  • 台式机
  • 便携式手持设备

3 说明

TSU8111是一款具有集成线性充电器的双 SP2T 微型 USB 开关。 由于此器件集成有充电器，因此无需配备外部充电器 IC，从而节省了成本与电路板空间。 该器件可通过 USB 端口或专用充电器供电运行，并支持高达 950mA 的充电电流。 连接该器件后，将通过 VBAT 或 VBUS 为其供电。 TSU8111 可检测与 BCv1.1 标准兼容的充电器以及使用 ID 电阻的附件。 USB 开关矩阵既可以通过自动检测来控制，也可以通过 I2C 手动进行控制。

器件信息(1)

部件号 封装 封装尺寸（标称值）
TSU8111 DSBGA (20) 2.14mm x 1.76mm
  1. 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

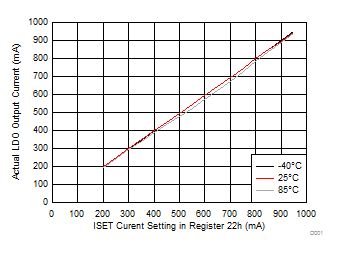

整个器件温度范围内的实际快速充电电流与寄存器电阻设置间的关系


4 修订历史记录

Changes from * Revision (September 2012) to A Revision

  • Changed 本数据表至最新的 SDS 格式并替换了所有文本、表格和图。 Go
