3 说明

TPSM84824 电源模块是一款易于使用的集成式电源，它在一个小型 QFM 封装内整合了一个带有功率 MOSFET 的 8A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。该电源解决方案仅使用了 6 个外部组件，同时仍能够调整关键参数以满足特定的设计要求。通过使用 TurboTrans™功能可实现超快速瞬态响应。TurboTrans 允许对瞬态响应进行优化，以减少输出电压偏离，并降低所需的输出电容。

7.5mm × 7.5mm × 5.3mm、24 引脚 QFM 封装易于焊接到印刷电路板上，并且具有出色的功率耗散能力。TPSM84824 极具灵活性且 拥有很多特性， 包括正常电源、可编程 UVLO、跟踪、预偏置启动以及过流和过热保护，从而使其成为向各种器件和系统供电的出色产品。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPSM84824 QFM (24) 7.50mm × 7.50mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

空白

空白

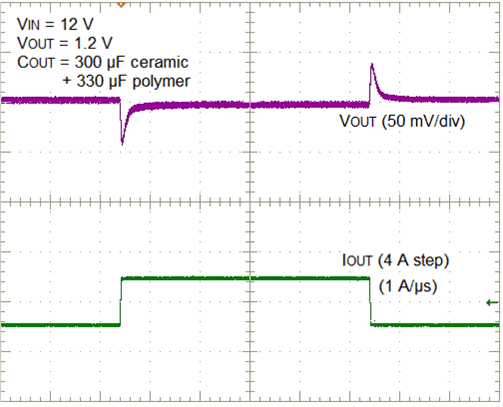

瞬态响应

TPSM84824 FrontPage4A.gif
