5.6 典型特性

在工作温度 TJ = 25°C、IOUT = 1mA、IMID_OUT = 0mA、VEN = 2V、VMVSEL1 = 0.9V、VMVSEL2 = 0.9V、CIN = 1μF、CMID_OUT = 4.7μF、COUT = 1μF 且 VIN = VMID_OUT + 1.5V 条件下测得（除非另有说明）

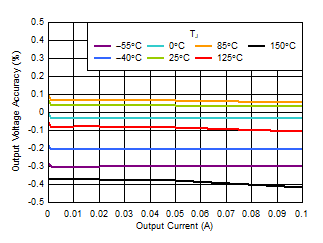

TPS7A43-Q1 VOUT 精度与 IOUT 间的关系
VOUT = 1.24V（可调）
图 5-1 VOUT 精度与 IOUT 间的关系
TPS7A43-Q1 VMID_OUT 精度与 VIN 间的关系
VMID_OUT = 12V

图 5-3 VMID_OUT 精度与 VIN 间的关系
TPS7A43-Q1 VMID_OUT 与 IMID_OUT 间的关系
VMID_OUT = 12V
图 5-5 VMID_OUT 与 IMID_OUT 间的关系
TPS7A43-Q1 IGND 与 IOUT 间的关系
VIN = 16.5V，VMID_OUT = 15V，VMVSEL1 = VMVSEL2 = 0V，
VOUT = 1.24V（可调）
图 5-7 IGND 与 IOUT 间的关系

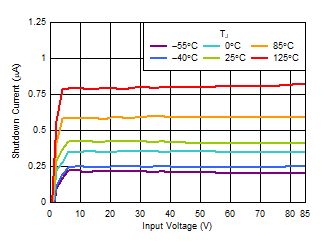

TPS7A43-Q1 ISHUTDOWN 与 VIN 间的关系
VEN = 1V
图 5-9 ISHUTDOWN 与 VIN 间的关系
TPS7A43-Q1 VDO(MID_OUT) 与 IMID_OUT 间的关系
VMID_OUT = 15V，VMVSEL1 = VMVSEL2 = 0V，IOUT = 0mA

图 5-11 VDO(MID_OUT) 与 IMID_OUT 间的关系
TPS7A43-Q1 缓慢启动
CIN = 0μF，VIN 斜坡速率 = 45V/ms，VOUT = 3.3V，
IOUT = 10mA
图 5-13 缓慢启动
TPS7A43-Q1 线路瞬态
VIN = 15V 至 85V，VIN 斜坡速率 = 10V/μs，VOUT = 3.3V，
IOUT = 10mA
图 5-15 线路瞬态
TPS7A43-Q1 线路瞬态
VIN = 15V 至 85V，VIN 斜坡速率 = 10V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-17 线路瞬态
TPS7A43-Q1 线路瞬态（压降中的 VMID_OUT）
VIN = 4V 至 85V，VIN 斜坡速率 = 1V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-19 线路瞬态（压降中的 VMID_OUT）
TPS7A43-Q1 线路瞬态（压降中的 VMID_OUT）
VIN = 4V 至 85V，VIN 斜坡速率 = 5V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-21 线路瞬态（压降中的 VMID_OUT）
TPS7A43-Q1 负载瞬态（上升沿）
VIN = 65V，VOUT = 3.3V，IOUT = 0mA 至 50mA 至 0mA，
IOUT 压摆率 = 1A/μs
图 5-23 负载瞬态（上升沿）
TPS7A43-Q1 负载瞬态（上升沿）
VIN = 65V，VOUT = 3.3V，IOUT = 1mA 至 50mA 至 1mA，
IOUT 压摆率 = 1A/μs
图 5-25 负载瞬态（上升沿）
TPS7A43-Q1 负载瞬态 (MID_OUT)
VIN = 65V，VOUT = 3.3V，IMID_OUT = 0mA 至 50mA 至 0mA，IMID_OUT 压摆率 = 1A/μs，IOUT = 0mA
图 5-27 负载瞬态 (MID_OUT)
TPS7A43-Q1 负载瞬态 (MID_OUT)
VIN = 65V，VOUT = 3.3V，IMID_OUT = 1mA 至 50mA 至 1mA，IMID_OUT 压摆率 = 1A/μs，IOUT = 0mA
图 5-29 负载瞬态 (MID_OUT)
TPS7A43-Q1 频谱噪声密度与频率和 COUT 间的关系
VIN = 13V，VOUT = 3.3V，IOUT = 20mA，
VRMS 带宽 = 10Hz 至 100kHz
图 5-31 频谱噪声密度与频率和 COUT 间的关系
TPS7A43-Q1 OUT PSRR 与频率和 VIN 间的关系
CIN = 0μF，VOUT = 3.3V，IOUT = 20mA
图 5-33 OUT PSRR 与频率和 VIN 间的关系
TPS7A43-Q1 MID_OUT PSRR 与频率和 IMID_OUT 间的关系
VIN = 13V，CIN = 0μF，VOUT = 3.3V，IOUT = 0mA
图 5-35 MID_OUT PSRR 与频率和 IMID_OUT 间的关系
TPS7A43-Q1 MID_OUT PSRR 与频率和 CMID_OUT 间的关系
VIN = 13V，CIN = 0μF，VOUT = 3.3V，IMID_OUT = 20mA，
IOUT = 0mA
图 5-37 MID_OUT PSRR 与频率和 CMID_OUT 间的关系

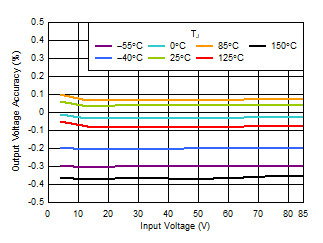

TPS7A43-Q1 VOUT 精度与 VIN 间的关系
VOUT = 1.24V（可调）
图 5-2 VOUT 精度与 VIN 间的关系
TPS7A43-Q1 VOUT 与 IOUT 间的关系
VOUT = 1.24V（可调）
图 5-4 VOUT 与 IOUT 间的关系
TPS7A43-Q1 IGND 与 IOUT 间的关系（压降中的 MID_OUT）
VIN = 11V，VOUT = 1.24V（可调）

图 5-6 IGND 与 IOUT 间的关系（压降中的 MID_OUT）
TPS7A43-Q1 IGND 与 VIN 间的关系
IOUT = 0mA

图 5-8 IGND 与 VIN 间的关系
TPS7A43-Q1 VDO(OUT) 与 IOUT 间的关系
VOUT = 1.24V（可调）
图 5-10 VDO(OUT) 与 IOUT 间的关系
TPS7A43-Q1 快速启动
CIN = 0μF，VIN 斜坡速率 = 10V/μs，VOUT = 3.3V，
IOUT = 10mA
图 5-12 快速启动
TPS7A43-Q1 线路瞬态
VIN = 15V 至 85V，VIN 斜坡速率 = 10V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-14 线路瞬态
TPS7A43-Q1 线路瞬态
VIN = 15V 至 85V，VIN 斜坡速率 = 10V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-16 线路瞬态
TPS7A43-Q1 线路瞬态（压降中的 VMID_OUT）
VIN = 4V 至 85V，VIN 斜坡速率 = 1V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-18 线路瞬态（压降中的 VMID_OUT）
TPS7A43-Q1 线路瞬态（压降中的 VMID_OUT）
VIN = 4V 至 85V，VIN 斜坡速率 = 5V/μs，VOUT = 3.3V，
IOUT = 50mA
图 5-20 线路瞬态（压降中的 VMID_OUT）
TPS7A43-Q1 负载瞬态
VIN = 65V，VOUT = 3.3V，IOUT = 0mA 至 50mA 至 0mA，
IOUT 压摆率 = 1A/μs
图 5-22 负载瞬态
TPS7A43-Q1 负载瞬态
VIN = 65V，VOUT = 3.3V，IOUT = 1mA 至 50mA 至 1mA，
IOUT 压摆率 = 1A/μs
图 5-24 负载瞬态
TPS7A43-Q1 负载瞬态 (MID_OUT)
VIN = 65V，VMID_OUT = 12V，IMID_OUT = 0mA 至 50mA 至 0mA，IMID_OUT 压摆率 = 1A/μs，IOUT = 0mA
图 5-26 负载瞬态 (MID_OUT)
TPS7A43-Q1 负载瞬态 (MID_OUT)
VIN = 65V，VMID_OUT = 12V，IMID_OUT = 1mA 至 50mA 至 1mA，IMID_OUT 压摆率 = 1A/μs，IOUT = 0mA
图 5-28 负载瞬态 (MID_OUT)
TPS7A43-Q1 频谱噪声密度与频率和 IOUT 间的关系
VIN = 13V，VOUT = 3.3V，VRMS 带宽 = 10Hz 至 100kHz

图 5-30 频谱噪声密度与频率和 IOUT 间的关系
TPS7A43-Q1 OUT PSRR 与频率和 IOUT 间的关系
VIN = 13V，CIN = 0μF，VOUT = 3.3V
图 5-32 OUT PSRR 与频率和 IOUT 间的关系
TPS7A43-Q1 OUT PSRR 与频率和 COUT 间的关系
VIN = 13V，CIN = 0μF，VOUT = 3.3V，IOUT = 20mA
图 5-34 OUT PSRR 与频率和 COUT 间的关系
TPS7A43-Q1 MID_OUT PSRR 与频率和 VIN 间的关系
CIN = 0μF，VOUT = 3.3V，IMID_OUT = 20mA，IOUT = 0mA

图 5-36 MID_OUT PSRR 与频率和 VIN 间的关系
注： 典型特性图表显示了超出额定输出电流的一些数据。这些数据并不旨在建议用户在超出额定规范的情况下使用 TPS7A43-Q1。如果在建议运行条件以外使用器件，则无法保证其性能。有关更多详细信息，请参阅 超出额定输出电流的工作模式。
