1 特性

  • 电源电压范围为 1.8V 至 5.0V
  • 可选定时器间隔 16s 至 1024s
  • 流耗 30nA（2.5V 时的典型值）

2 应用

  • 电池供电系统
  • 能量收集系统
  • 远程数据记录器
  • 传感器节点
  • 电源选通应用
  • 楼宇自动化
  • 低功耗无线系统
  • 消费类电子产品

3 说明

TPL5100 是一个长期定时器集成电路 (IC)，针对低功耗应用进行了优化。 TPL5100 能够替代一个微型控制器 (µC) 的内部定时器，使 µC 能够完全关闭，而不用运行一个定时器，从而减少 60% 至 80% 的总功耗。TPL5100 适用于循环供电应用，并且提供 16 秒至 1024 秒的可选定时间隔。 TPL5100 还可通过一个电源正常数字输入监视电池管理 IC，并在存在正常电源电压时仅为微控制器供电。 此器件采用 10 引脚超薄小外形尺寸 (VSSOP) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPL5100 VSSOP (10) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

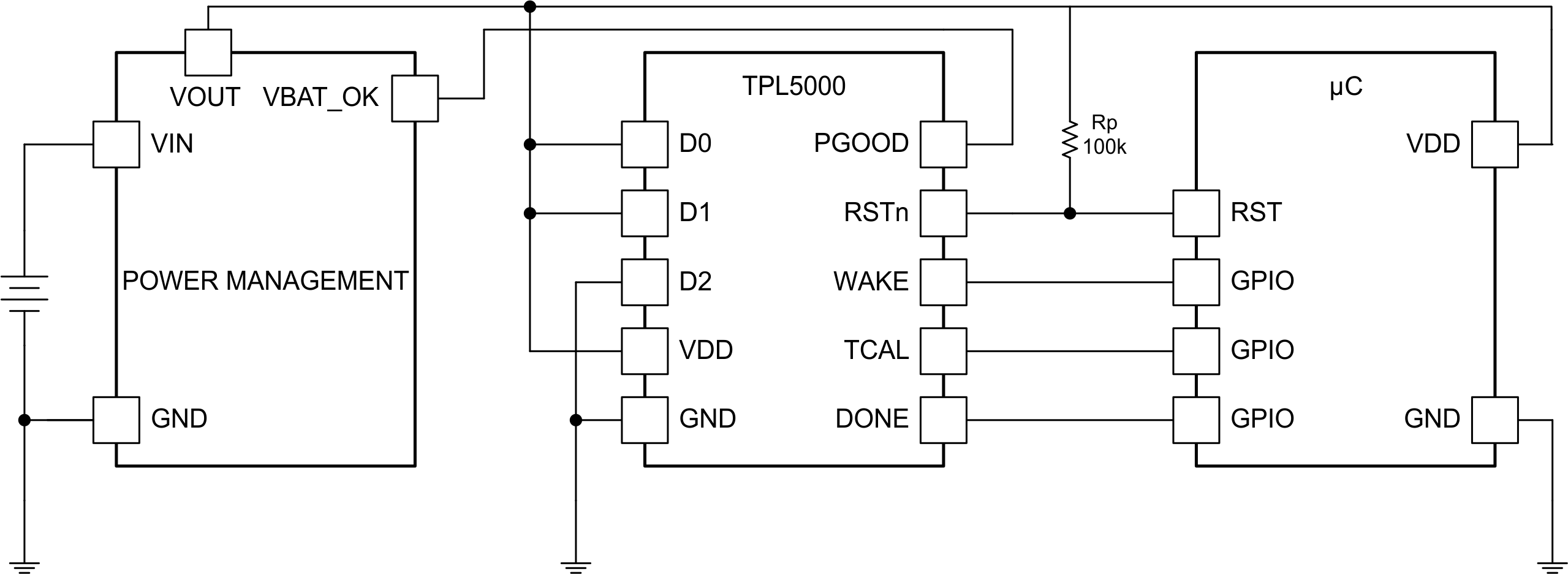

简化应用电路原理图
