6.5 传播延迟

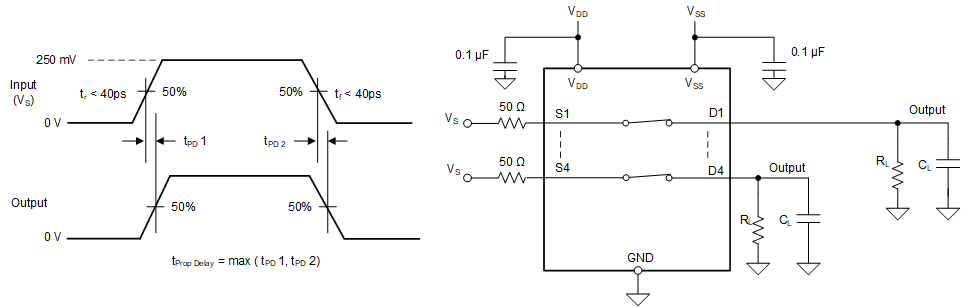

传播延迟定义为在输入信号上升或下降至超过 50% 阈值后器件输出上升或下降 50% 所需的时间。图 6-5 展示了用于测量传播延迟（用符号 tPD 表示）的设置。

TMUX5411 TMUX5412 TMUX5413 传播延迟测量设置图 6-5 传播延迟测量设置
