1 特性

  • 高清多媒体接口 (HDMI) 输入端口与输出端口间具有时钟和数据恢复 (CDR) 电路，支持高达 3.4Gbps 的数据传输速率
  • 兼容 HDMI1.4b 电气参数。
  • 支持 4k2k30p 和高达 WUXGA 12 位色深或 1080p，具有更高的刷新率™
  • 对输入流重新定时以补偿随机抖动
  • 自适应接收器均衡器或可编程固定均衡器
  • I2C 和引脚设置可编程
  • 5+ 位对内偏移补偿
  • 包括眼图的链路调试工具，位于 RX 均衡器之后
  • 支持单端模式 ARC
  • 48 引脚 7mm x 7mm 0.5mm 间距超薄型四方扁平无引线 (VQFN) 封装
  • 扩展商业温度范围为 0°C 至 85°C (TMDS171)
  • 工业温度范围为 -40℃ 至 85°C (TMDS171I)

2 应用

  • 数字电视
  • 数字投影仪
  • 音频/视频设备
  • 蓝光 (Blu-Ray) DVD
  • 监视器
  • 台式机/一体化计算机
  • 有源线缆

3 说明

TMDS171 是一款数字视频接口 (DVI) 或高清多媒体接口 (HDMI) 重定时器。TMDS171 支持四条 TMDS 通道，音频返回通道 (SPDIF_IN/ARC_OUT)、热插拔检测 (HPD) 和数字显示控制 (DDC) 接口。TMDS171 支持高达 3.4Gbps 的信号传输速率，可实现最高分辨率达 4k2k30p 24 位/像素和高达 WUXGA 12 位色深或 1080p，并且具有较高的刷新率。TMDS171 在低于 1Gbps 的数据速率下会自动配置为重驱动器，而在高于该速率时会自动配置为重定时器。

TMDS171 支持双电源轨（VDD 为 1.2V，VCC 为 3.3V），有助于降低功耗。该器件采用多种电源管理方法来降低整体功耗。TMDS171x 通过 I2C 或引脚设置支持固定的 EQ 增益或自适应 EQ 控制，以补偿不同长度的输入电缆或电路板走线。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TMDS171 (VQFN) 48 引脚 7.00mm x 7.00mm
TMDS171I
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

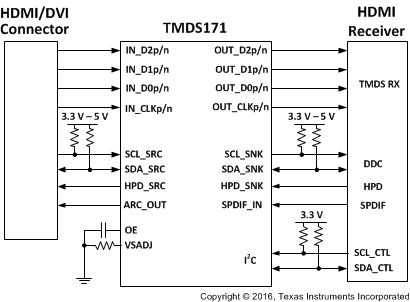

简化电路原理图

TMDS171 TMDS171I fp_circuit_sllsen7.gif

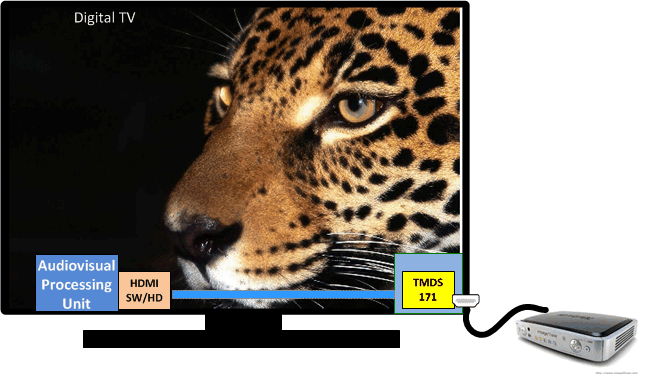

TMDS171 TMDS171I fp_tv_image_sllsen7.gif
