ZHCSFE8A August   2016  – November 2016 TLV8801 , TLV8802

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 引脚配置和功能
  6. 6 规格
    1. 6.1 绝对最大额定值
    2. 6.2 ESD 额定值
    3. 6.3 建议的工作条件
    4. 6.4 热性能信息
    5. 6.5 电气特性
    6. 6.6 典型特性
  7. 7 详细 说明
    1. 7.1 概述
    2. 7.2 功能框图
    3. 7.3 特性 说明
    4. 7.4 器件功能模式
      1. 7.4.1 负电源轨感应输入
      2. 7.4.2 轨至轨输出级
      3. 7.4.3 针对纳瓦级功率运行的设计优化
      4. 7.4.4 驱动电容负载
  8. 8 应用和实现
    1. 8.1 应用信息
    2. 8.2 典型应用：三端 CO 气体传感器放大器
      1. 8.2.1 设计要求
      2. 8.2.2 详细设计流程
      3. 8.2.3 应用曲线
    3. 8.3 注意事项
  9. 9 电源相关建议
  10. 10布局
    1. 10.1 布局准则
    2. 10.2 布局示例
  11. 11器件和文档支持
    1. 11.1 器件支持
      1. 11.1.1 开发支持
    2. 11.2 相关链接
    3. 11.3 接收文档更新通知
    4. 11.4 社区资源
    5. 11.5 商标
    6. 11.6 静电放电警告
    7. 11.7 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

6 规格

6.1 绝对最大额定值

在自然通风条件下的工作温度范围内（除非另有说明） (1)
最小值 最大值 单位
电源电压，Vs = (V+) - (V-) -0.3 6 V
输入引脚 电压 (2) (3) 共模 (V-) - 0.3 (V+) + 0.3 V
差分 (V-) - 0.3 (V+) + 0.3 V
输入引脚 电流 -10 10 mA
输出短路电流 (A) (4) 持续 持续
存储温度，Tstg -65 150 °C
结温 150 °C
(1) 超出绝对最大额定值下列出的应力值可能会对器件造成永久损坏。这些仅为在应力额定值下的工作情况，对于额定值下的器件的功能性操作以及在超出推荐的操作条件下的任何其它操作，在此并未说明。在绝对最大额定值条件下长时间运行会影响器件可靠性。
(2) 以 V- 为基准，在 ANY 引脚上不超过 -0.3V 或 +6.0V
(3) 输入端子被二极管钳制至电源轨。对于摆幅超过电源轨 0.3V 的输入信号，必须将其电流限制为 10mA 或者更低。
(4) 对 Vs/2 短路，每个封装对应一个放大器。在高环境温度下持续短路运行可能会导致超过允许的最大结温 (150°C)。

6.2 ESD 额定值

值 单位
V(ESD) 静电放电 人体放电模式 (HBM)，符合 ANSI/ESDA/JEDEC JS-001(1) ±1000 V
组件充电模式 (CDM)，符合 JEDEC 规范 JESD22-C101(2) ±250
(1) JEDEC 文档 JEP155 规定：500V HBM 能够在标准 ESD 控制流程下安全生产。如果具备必要的预防措施，则可以在低于 500V HBM 时进行生产。列为 ±2000V 的引脚实际上可能具有更高的性能。
(2) JEDEC 文档 JEP157 规定：250V CDM 能够在标准 ESD 控制流程下安全生产。如果具备必要的预防措施，则可以在低于 250V CDM 时进行生产。列为 ±750V 的引脚实际上可能具有更高的性能。

6.3 建议的工作条件

在自然通风条件下的工作温度范围内（除非另有说明）
最小值 标称值 最大值 单位
电源电压 (V+ - V–) 1.7 5.5 V
额定温度范围 -40 125 °C

6.4 热性能信息

热指标(1) TLV8801 DBV 5 引脚 TLV8802 DGK 8 引脚 单位
θJA 结至环境热阻 177.4 177.6 ºC/W
θJCtop 管结到散热片（顶部）热阻 133.9 68.8
θJB 结至电路板热阻 36.3 98.2
ψJT 结至顶部的特征参数 23.6 12.3
ψJB 结至电路板的特征参数 35.7 96.7
(1) 有关传统和新热指标的更多信息，请参阅应用报告《半导体和 IC 封装热指标》。

6.5 电气特性

除非另有说明，否则 TA = 25°C，VS = 1.8V 至 5V，VCM = VOUT = VS/2，RL≥ 10MΩ（连接至 VS/2）。
参数 测试条件 最小值 典型值 最大值 单位
偏移电压
VOS 输入偏移电压 VS = 1.8V、3.3V 和 5V，
VCM = V-		 0.55 ±4.5 mV
VS = 1.8V、3.3V 和 5V，
VCM = (V+) – 0.9V		 0.55 ±4.5
ΔVOS/ΔT 输入偏移漂移 VCM = V- TA = –40°C 至 125°C 1 µV/°C
PSRR 电源抑制比 VS = 1.8V 至 5V，
VCM = V-		 1.6 60 µV/V
输入电压范围
VCM 共模电压范围 VS = 5V 0 4.1 V
CMRR 共模抑制比，TLV8801 (V–) ≤ VCM ≤ (V+) – 0.9V，VS = 5V 77 87 dB
共模抑制比，TLV8802 (V–) ≤ VCM ≤ (V+) – 0.9V，VS = 5V 80 90 dB
输入偏置电流
IB 输入偏置电流 VS = 1.8V ±100 fA
IOS 输入偏移电流 VS = 1.8V ±100
输入阻抗
差分 7 pF
共模 3
噪声
En 输入电压噪声 ƒ = 0.1Hz 至 10Hz 12 µVp-p
en 输入电压噪声密度 ƒ = 100Hz 340 nV/√Hz
ƒ = 1kHz 450
开环增益
AOL 开环电压增益 (V–) + 0.3V ≤ VO ≤ (V+) – 0.3V，RL = 100kΩ 120 dB
输出
VOH 相对于正电源轨的电压输出摆幅 VS = 1.8V，RL = 100kΩ（连接至 V+/2） 10 3.5 mV
VOL 相对于负电源轨的电压输出摆幅 VS = 1.8V，RL = 100kΩ（连接至 V+/2） 2.5 10
ISC 短路电流 VS = 3.3V，对 VS/2 短路 4.7 mA
ZO 开环输出阻抗 ƒ = 1kHz，IO = 0A 90 kΩ
频率响应
GBP 增益带宽积 CL = 20pF，RL = 10MΩ，VS = 5V 6 kHz
SR 转换率（10% 至 90%） G = 1，上升沿，CL = 20pF，VS = 5V 1.4 V/ms
G = 1，下降沿，CL = 20pF，VS = 5V 1.5
电源
IQ-TLV8801 静态电流 VCM = V-，IO = 0，VS = 3.3V 450 700 nA
IQ-TLV8802 静态电流，
每通道		 VCM = V-，IO = 0，VS = 3.3V 320 650 nA

6.6 典型特性

除非另有说明，否则 TA = 25°C，RL = 10MΩ（连接至 VS/2），CL = 20pF，VCM = VS/2V。

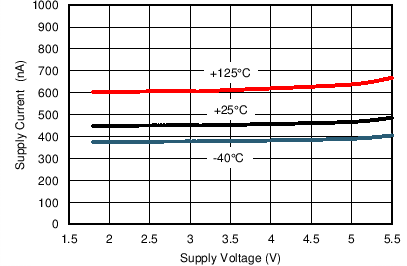

TLV8801 TLV8802 TG_811_Iq_Vs_Vs.png
VCM = V- TLV8801 RL = 空载
Figure 1. 电源电流与电源电压间的关系，TLV8801

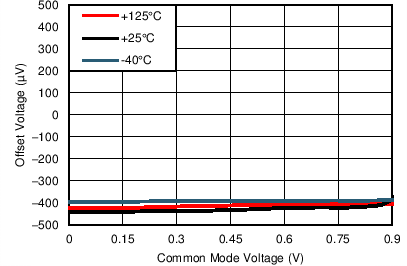

TLV8801 TLV8802 TG_Vos_Vcm_1p8.png
VS = 1.8V RL = 10MΩ
Figure 3. 典型偏移电压与共模电压间的关系

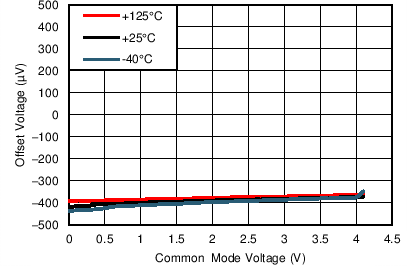

TLV8801 TLV8802 TG_Vos_Vcm_5V.png
VS = 5V RL = 10MΩ
Figure 5. 典型偏移电压与共模电压间的关系

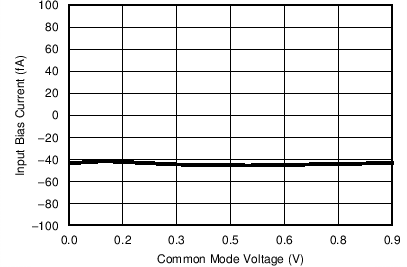

TLV8801 TLV8802 IB_VCM_1p8V_m40.png
VS = 1.8V TA = -40°C
Figure 7. 输入偏置电流与共模电压间的关系

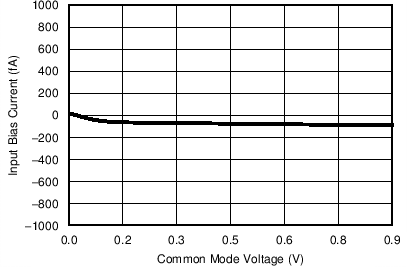

TLV8801 TLV8802 IB_VCM_1p8V_25C.png
VS = 1.8V TA = 25°C
Figure 9. 输入偏置电流与共模电压间的关系

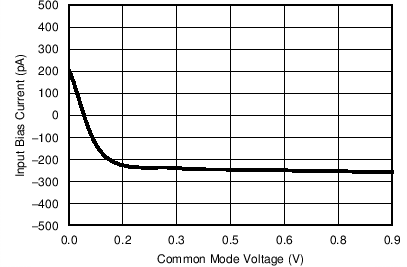

TLV8801 TLV8802 IB_VCM_1p8V_125C.png
VS = 1.8V TA = 125°C
Figure 11. 输入偏置电流与共模电压间的关系

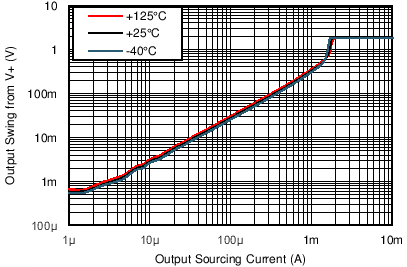

TLV8801 TLV8802 TG_Isrc_Vo_18V.png
VS = 1.8V RL = 空载
Figure 13. 输出摆幅与拉电流间的关系，1.8V

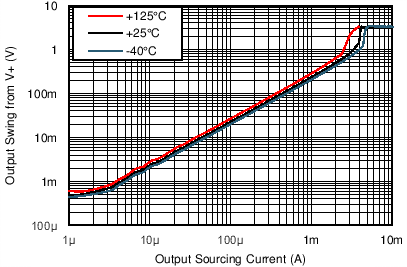

TLV8801 TLV8802 TG_Isrc_Vo_3p3.png
VS = 3.3V RL = 空载
Figure 15. 输出摆幅与拉电流间的关系，3.3V

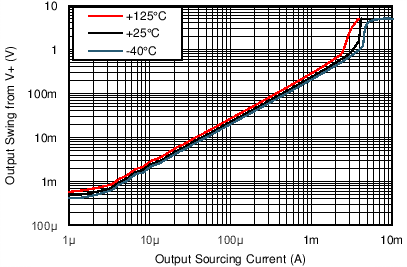

TLV8801 TLV8802 TG_Isrc_Vo_5V.png
VS = 5V RL = 空载
Figure 17. 输出摆幅与拉电流间的关系，5V
TLV8801 TLV8802 TG_SSPULSE_1p8.png
TA = 25 RL = 10MΩ Vout = 200mVpp
VS = ±0.9V CL = 20pF AV = +1
Figure 19. 小信号脉冲响应，1.8V

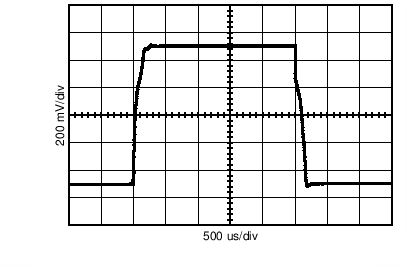

TLV8801 TLV8802 TG_LSPULSE_1p8.png
TA = 25 RL = 10MΩ Vout = 1Vpp
VS = ±0.9V CL = 20pF AV = +1
Figure 21. 大信号脉冲响应，1.8V

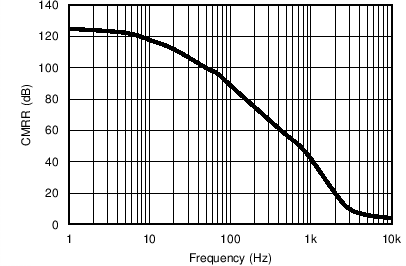

TLV8801 TLV8802 802_CMRR_vs_Freq.png
TA = 25 RL = 10MΩ ΔVCM = 0.5Vpp
VS = 5V CL = 20p
VCM = Vs/2 AV = +1
Figure 23. CMRR 与频率间的关系
TLV8801 TLV8802 AVPH_5V_10M.png
TA = -40、25、125°C RL = 10MΩ VOUT = 200mVPP
VS = 5V CL = 20pF VCM = Vs/2
Figure 25. 开环增益和相位，5V，10MΩ 负载
TLV8801 TLV8802 AVPH_1p8V_1M.png
TA = -40、25、125°C RL = 1MΩ VOUT = 200mVPP
VS = 5V CL = 20pF VCM = Vs/2
Figure 27. 开环增益和相位，5V，1MΩ 负载

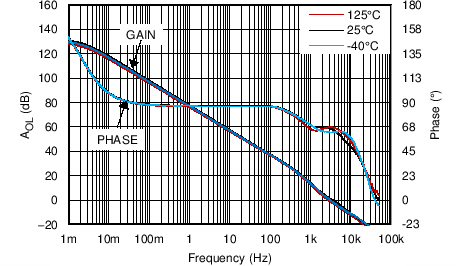

TLV8801 TLV8802 AVPH_5V_100k.png
TA = -40、25、125°C RL = 100kΩ VOUT = 200mVPP
VS = 5V CL = 20pF VCM = Vs/2
Figure 29. 开环增益和相位，5V，100kΩ 负载

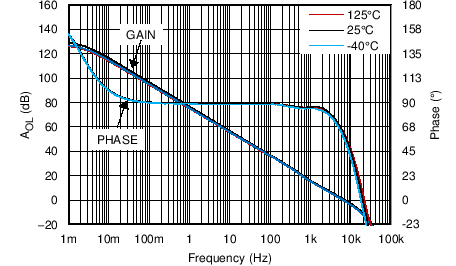

TLV8801 TLV8802 AVPH_1p8V_10M.png
TA = -40、25、125°C RL = 10MΩ VOUT = 200mVPP
VS = 1.8V CL = 20pF VCM = Vs/2
Figure 31. 开环增益和相位，1.8V，10MΩ 负载

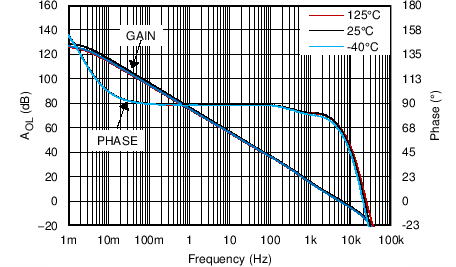

TLV8801 TLV8802 AVPH_1p8V_1M.png
TA = -40、25、125°C RL = 1MΩ VOUT = 200mVPP
VS = 1.8V CL = 20pF VCM = Vs/2
Figure 33. 开环增益和相位，1.8V，1MΩ 负载
TLV8801 TLV8802 AVPH_1p8V_100k.png
A.
TA = -40、25、125°C RL = 100kΩ VOUT = 200mVPP
VS = 1.8V CL = 20pF VCM = Vs/2
Figure 35. 开环增益和相位，1.8V，100kΩ 负载

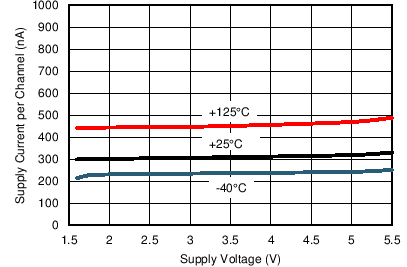

TLV8801 TLV8802 TG_Iq_Vs_VCMN.png
VCM = V- TLV8802 RL = 空载
Figure 2. 电源电流与电源电压间的关系，TLV8802

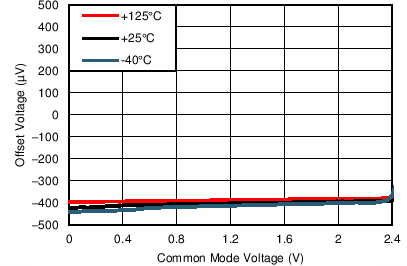

TLV8801 TLV8802 TG_Vos_Vcm_3p3V.png
VS = 3.3V RL = 10MΩ
Figure 4. 典型偏移电压与共模电压间的关系

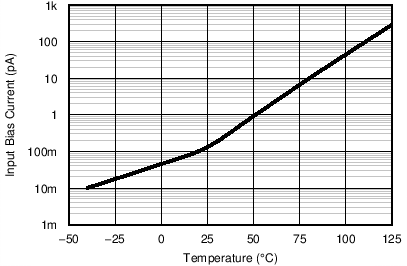

TLV8801 TLV8802 Ib_vs_Temp.png
VS = 5V TA = -40 至 125 VCM = Vs/2
Figure 6. 输入偏置电流与温度间的关系

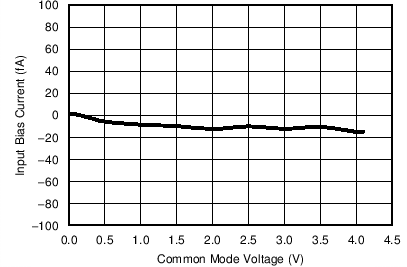

TLV8801 TLV8802 IB_VCM_5V_m40.png
VS = 5V TA = -40°C
Figure 8. 输入偏置电流与共模电压间的关系

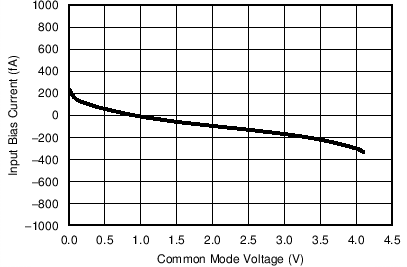

TLV8801 TLV8802 IB_VCM_5V_25C.png
VS = 5V TA = 25°C
Figure 10. 输入偏置电流与共模电压间的关系

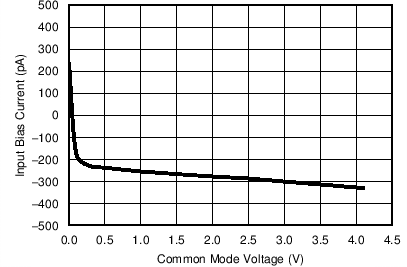

TLV8801 TLV8802 IB_VCM_5V_125C.png
VS = 5V TA = 125°C
Figure 12. 输入偏置电流与共模电压间的关系

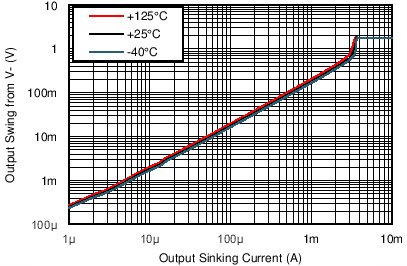

TLV8801 TLV8802 TG_Isnk_Vo_18V.png
VS = 1.8V RL = 空载
Figure 14. 输出摆幅与灌电流间的关系，1.8V
TLV8801 TLV8802 TG_Isnk_Vo_3V.png
VS = 3.3V RL = 空载
Figure 16. 输出摆幅与灌电流间的关系，3.3V

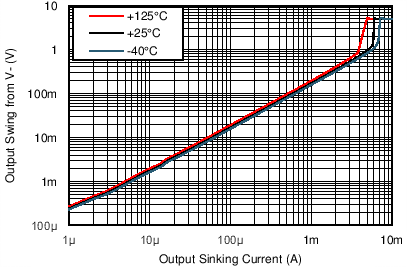

TLV8801 TLV8802 TG_Isnk_Vo_5V.png
VS = 5V RL = 空载
Figure 18. 输出摆幅与灌电流间的关系，5V

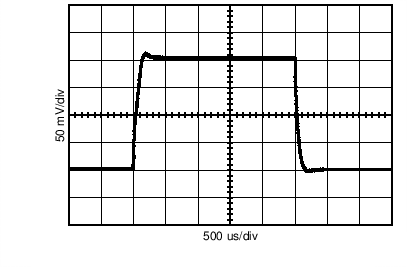

TLV8801 TLV8802 TG_SSPULSE_5.png
TA = 25 RL = 10MΩ Vout = 200mVpp
VS = ±2.5V CL = 20pF AV = +1
Figure 20. 小信号脉冲响应，5V

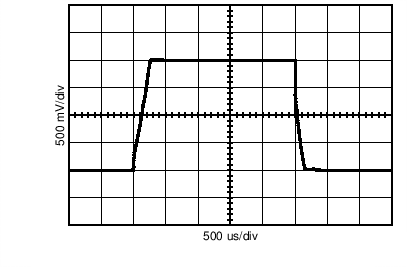

TLV8801 TLV8802 TG_LSPULSE_5.png
TA = 25 RL = 10MΩ Vout = 2Vpp
VS = ±2.5V CL = 20pF AV = +1
Figure 22. 大信号脉冲响应，5V
TLV8801 TLV8802 PSRR_VS_FREQ.png
TA = 25 RL = 10MΩ ΔVS = 0.5Vpp
VS = 3.3V CL = 20p
VCM = Vs/2 AV = +1
Figure 24. ±PSRR 与频率间的关系

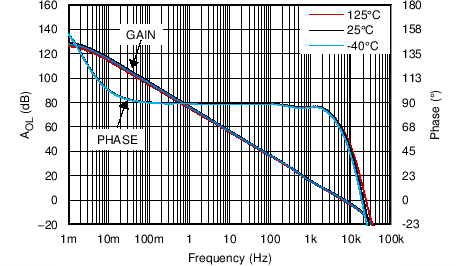

TLV8801 TLV8802 AVPH_3V_10M.png
TA = -40、25、125°C RL = 10MΩ VOUT = 200mVPP
VS = 3.3V CL = 20pF VCM = Vs/2
Figure 26. 开环增益和相位，3.3V，10MΩ 负载
TLV8801 TLV8802 AVPH_3V_1M.png
TA = -40、25、125°C RL = 1MΩ VOUT = 200mVPP
VS = 3.3V CL = 20pF VCM = Vs/2
Figure 28. 开环增益和相位，3.3V，1MΩ 负载

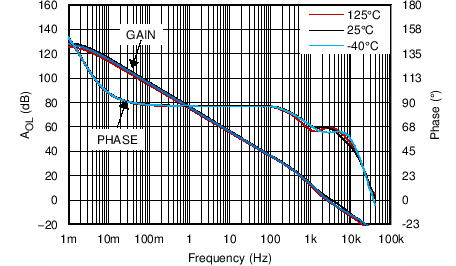

TLV8801 TLV8802 AVPH_3V_100k.png
TA = -40、25、125°C RL = 100kΩ VOUT = 200mVPP
VS = 3.3V CL = 20pF VCM = Vs/2
Figure 30. 开环增益和相位，3.3V，100kΩ 负载

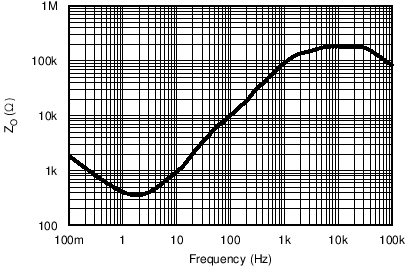

TLV8801 TLV8802 TG_Zout.png
TA = 25°C VS = 5V RL = 10MΩ
Figure 32. 开环输出阻抗

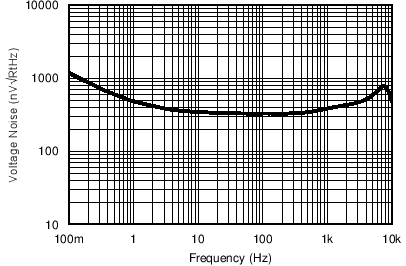

TLV8801 TLV8802 Noise.png
TA = 25 RL = 1MΩ VCM = Vs/2
VS = 5V CL = 20pF AV = +1
Figure 34. 输入电压噪声与频率间的关系

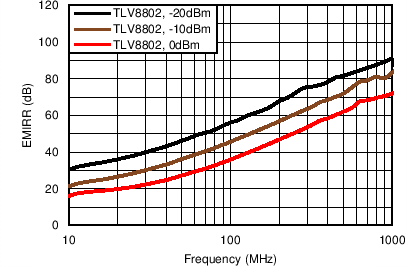

TLV8801 TLV8802 EMIRR_3p3V.png
TA = 25 RL = 1MΩ VCM = Vs/2
VS = 3.3V CL = 20pF AV = +1
Figure 36. EMIRR 性能
