7.7 TLV6741：典型特性

TA = 25°C，VS = 5.5V，RL = 10kΩ（连接至 VS/2），VCM = VS/2 且 VOUT = VS/2（除非另有说明）。

GUID-D4641AFB-8FAB-43C7-A8FB-9D470E747974-low.gif图 7-1 失调电压生产分配

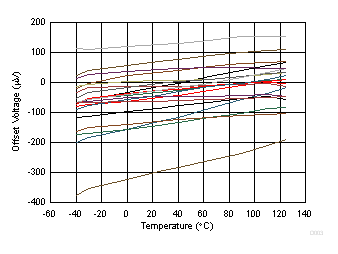

图 7-3 失调电压与温度间的关系
图 7-5 失调电压与共模电压间的关系
图 7-7 IB 和 IOS 与共模电压间的关系
CL = 10pF

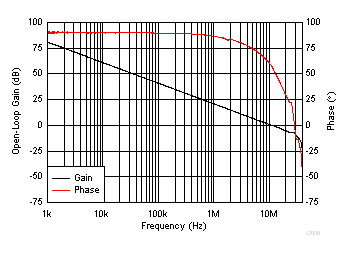

图 7-9 开环增益和相位与频率间的关系
图 7-11 VO 与 I 拉电流和灌电流间的关系
图 7-13 CMRR 与频率间的关系（以输入为参考）
图 7-15 0.1Hz 至 10Hz 闪烁噪声
VS = 5.5V，VICM = 2.5V，RL = 2kΩ，
增益 = 1，带宽 = 80kHz，VOUT = 0.5Vrms

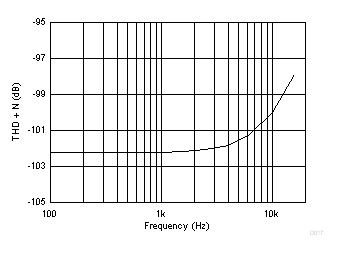

图 7-17 THD+N 与频率间的关系
VS = 5.5V，VICM = 2.5V，
带宽 = 80kHz，VOUT = 0.5Vrms

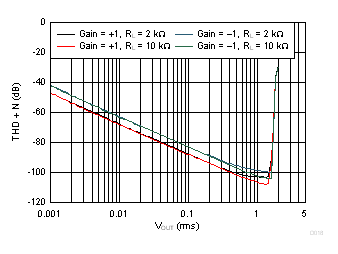

图 7-19 THD + N 与幅度间的关系

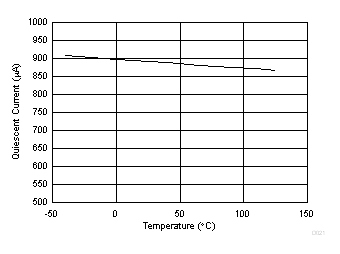

图 7-21 静态电流与温度间的关系
图 7-23 开环增益与输出电压间的关系
VS = 5.5V，VICM = 2.75V，
VOCM = 2.75V，G = 1，100mV 输出阶跃

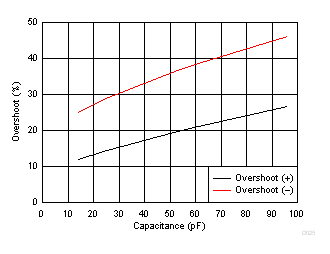

图 7-25 小信号过冲与负载电容间的关系
VS = 5.5V，VICM = 2.75V，
VOCM = 2.75V，增益 = –1，100mV 输出阶跃
图 7-27 小信号过冲与负载电容间的关系
图 7-29 无相位反转
VS = 1.8V，VICM = 0.9V，VOCM = 0.9V
CL = 30pF，增益 = 1，VIN = 100mVpp
图 7-31 小信号阶跃响应
VS = 5.5V，VICM = 2.75V，VOCM = 2.75V
CL = 0，增益 = 1，5V 步长
图 7-33 大信号趋稳时间（正）
图 7-35 短路电流与温度间的关系

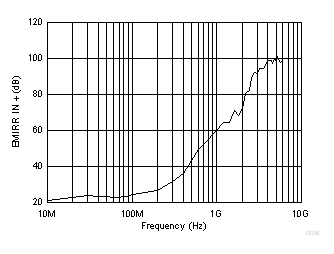

图 7-37 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系

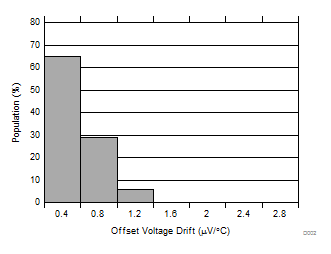

GUID-8CFAFD37-65AF-47BA-B43A-05F55F4DCFD3-low.gif图 7-2 失调电压漂移分配
图 7-4 失调电压与共模电压间的关系
图 7-6 失调电压与电源间的关系
图 7-8 IB 和 IOS 与温度间的关系
图 7-10 闭环增益与频率间的关系
图 7-12 PSRR 与频率间的关系（以输入为参考）
VS = 5.5V，TA = –40°C 至 125°C，VCM = 0V 至 4.3V

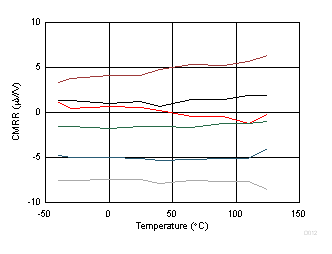

图 7-14 CMRR 与温度间的关系
图 7-16 输入电压噪声频谱密度与频率间的关系
VS = 5.5V，VICM = 2.5V，RL = 10kΩ，
增益 = 1，带宽 = 80kHz，VOUT = 0.5Vrms
图 7-18 THD+N 与频率间的关系

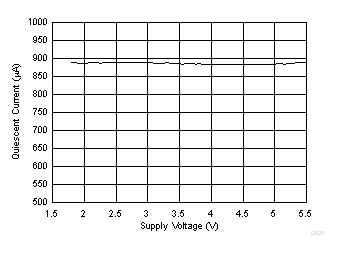

图 7-20 静态电流与电源电压间的关系
RL = 2kΩ

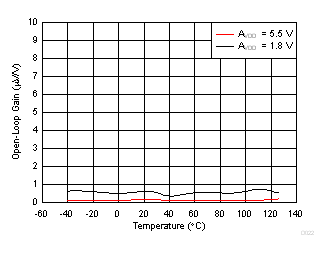

图 7-22 开环增益与温度间的关系
AVDD = 5.5V，VICM = VOCM = 2.75V
图 7-24 开环输出阻抗与频率间的关系
VS = 1.8V，VICM = 0.9V
VOCM = 0.9V，G = 1，100mV 输出阶跃
图 7-26 小信号过冲与负载电容间的关系
VS = 1.8V，VICM = 0.9V
VOCM = 0.9V，增益 = –1，100mV 输出阶跃
图 7-28 小信号过冲与负载电容间的关系
图 7-30 过载恢复
VS = 5.5V，VOCM = 2.75V，CL = 10pF
VICM = 2.75V，增益 = 1，2V 步长
图 7-32 大信号阶跃响应
VS = 5.5V，VICM = 2.75V，VOCM = 2.75V
CL = 0，增益 = 1，5V 步长
图 7-34 大信号趋稳时间（负）
VICM = VS/2，VOCM = VS/2，
CL = 10pF，增益 = 1
图 7-36 最大输出电压与频率间的关系
VICM = VOCM = VS/2
图 7-38 相位裕度与容性负载间的关系
