7.8 TLV6742：典型特性

TA = 25°C，VS = ±2.75V，RL = 10kΩ（连接至 VS/2），VCM = VS/2 且 VOUT = VS/2（除非另有说明）。

VCM = V–
图 7-39 失调电压生产分配
VCM = V–
图 7-41 失调电压与温度间的关系（PMOS 输入对）
在整个共模电压范围内
图 7-43 失调电压与共模电压间的关系（全范围）
图 7-45 失调电压与共模电压间的关系（切换区域）

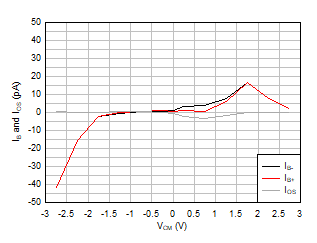

图 7-47 IB 和 IOS 与共模电压间的关系
图 7-49 0.1Hz 至 10Hz 闪烁噪声
图 7-51 CMRR 和 PSRR 与频率间的关系（以输入为参考）
VCM = V–

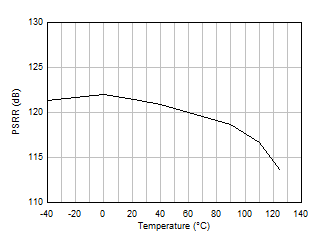

图 7-53 PSRR 与温度间的关系
CL = 10pF

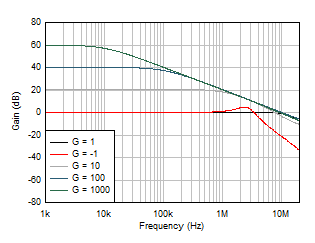

图 7-55 闭环增益与频率间的关系
图 7-57 开环增益与输出电压间的关系

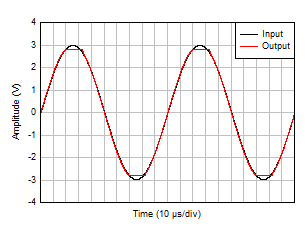

图 7-59 无相位反转
VCM = VS/2，RL = 1kΩ
增益 = +1，100mV 输出阶跃

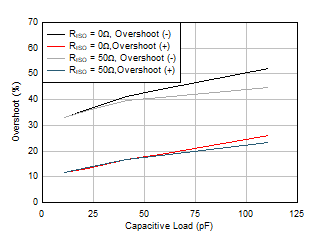

图 7-61 小信号过冲与负载电容间的关系
CL = 20pF，增益 = 1，VIN = 100mVpp，RL = 1kΩ
图 7-63 小信号阶跃响应
CL = 20pF，增益 = +1，VIN = 2V 阶跃，RL = 1kΩ

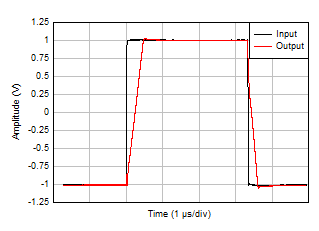

图 7-65 大信号阶跃响应
CL = 20pF，增益 = 1，VIN = 2V 阶跃
图 7-67 大信号趋稳时间（正）
VCM = 2.5V
增益 = +1，带宽 = 80kHz，VOUT = 0.5Vrms
图 7-69 THD+N 与频率间的关系

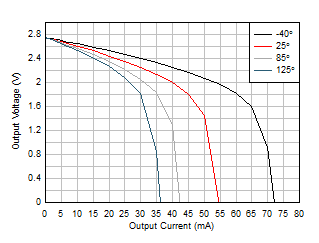

图 7-71 VOUT 与拉电流间的关系
CL = 10pF，增益 = +1，VS = 5.5V

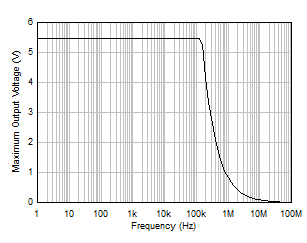

图 7-73 最大输出电压与频率间的关系
图 7-75 静态电流与电源电压间的关系
图 7-77 开环输出阻抗与频率间的关系

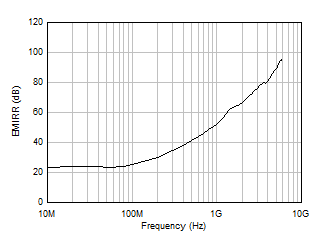

图 7-79 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
图 7-40 失调电压漂移分配
VCM = V+

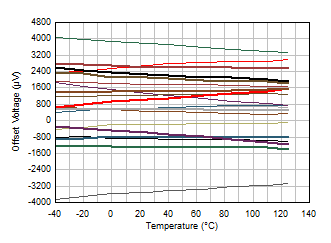

图 7-42 失调电压与温度间的关系（NMOS 输入对）
图 7-44 失调电压与共模电压间的关系（PMOS 输入对）
图 7-46 失调电压与电源间的关系

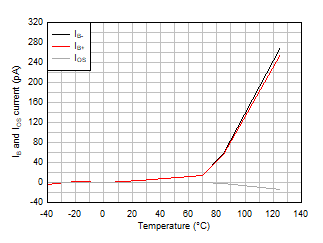

图 7-48 IB 和 IOS 与温度间的关系

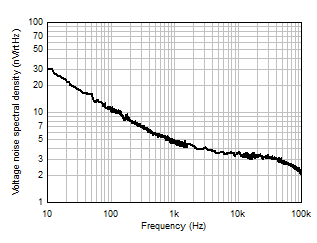

图 7-50 输入电压噪声频谱密度与频率间的关系
VS = 5.5V，VCM = V– 至 (V+) – 1.2V
图 7-52 CMRR 与温度间的关系
CL = 10pF
图 7-54 开环增益和相位与频率间的关系
图 7-56 开环增益与温度间的关系

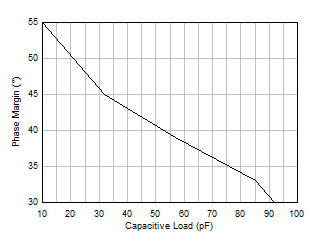

图 7-58 相位裕度与容性负载间的关系
VCM = VS/2，RL = 1kΩ
增益 = –1，100mV 输出阶跃
图 7-60 小信号过冲与负载电容间的关系
VIN = 0.6Vpp，G = –10，VIN × 增益 > VS

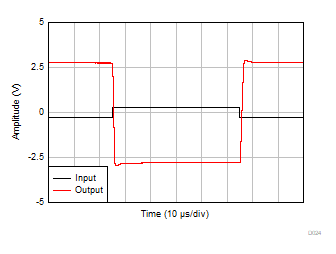

图 7-62 过载恢复
CL = 20pF，增益 = –1，VIN = 100mVpp，RL = 1kΩ

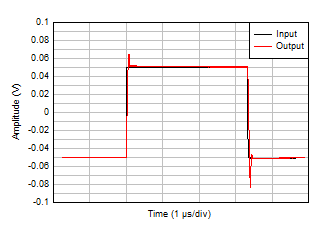

图 7-64 小信号阶跃响应
CL = 20pF，增益 = –1，VIN = 2V 阶跃，RL = 1kΩ

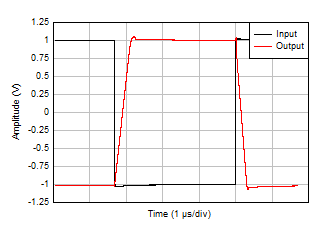

图 7-66 大信号阶跃响应
CL = 20pF，增益 = –1，VIN = 2V 阶跃
图 7-68 大信号趋稳时间（负）
VCM = 2.5V
BW = 80kHz

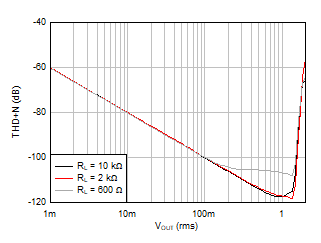

图 7-70 THD + N 与幅度间的关系
图 7-72 VOUT 与灌电流间的关系
图 7-74 短路电流与温度间的关系

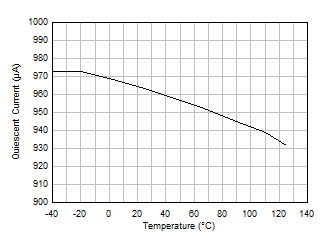

图 7-76 静态电流与温度间的关系
AVDD = 5.5V，VICM = VOCM = 2.75V

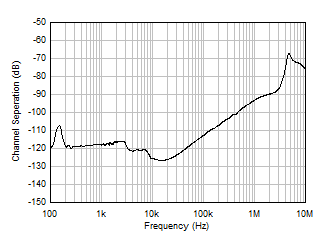

图 7-78 通道隔离与频率间的关系
VS = 0 至 5.5V，VOUT = 0 至 2.75V

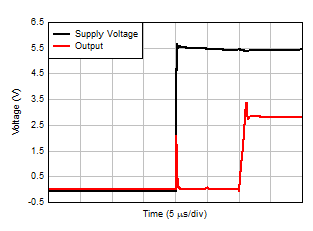

图 7-80 开通时间
