6.3.2 EMI 易感性和输入滤波

运算放大器会表现出对电磁干扰 (EMI) 的灵敏度。通常，传导 EMI（即通过传导进入器件的 EMI）比辐射 EMI（即通过辐射进入器件的 EMI）更常见。当传导 EMI 进入运算放大器时，放大器输出中的直流失调电压可能偏离标称值。这个偏离是由于内部半导体结相关的信号校正引起的。虽然所有的运算放大器引脚功能都会受到 EMI 的影响，但是输入引脚可能是最易受影响的。TLVx387 运算放大器系列整合了内部输入低通滤波器，该滤波器可减少放大器对 EMI 的响应。此输入滤波器提供共模和差模滤波。TLVx387 的传导 EMI 抑制如图 6-2 所示。

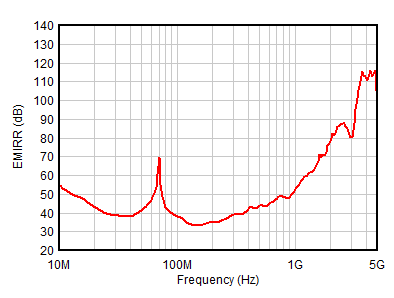

GUID-20201027-CA0I-WVW0-PWLD-7NXCV2R3FXBZ-low.gif图 6-2 EMI 抑制比
