8.1.2 迟滞

如果所施加的差分输入电压接近比较器的失调电压，则基本比较器配置可能会出现振荡或产生有噪声的“抖动”输出。该情况通常在输入信号非常缓慢地超过比较器的开关阈值时发生。

可以通过添加迟滞或正反馈来防止发生该问题。

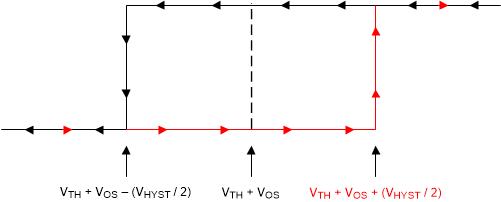

图 8-2 所示为迟滞传递曲线。该曲线是一个涉及三个分量的函数：VTH、VOS 和 VHYST：

  • VTH 是实际设定电压或阈值跳变电压。
  • VOS 是 VIN+ 和 VIN– 之间的内部失调电压。该电压与 VTH 相加以形成实际跳变点，比较器必须响应该跳变点以改变输出状态。
  • VHYST 是旨在降低比较器对噪声敏感性的迟滞（或跳变窗口）。
TLV1811-Q1 TLV1821-Q1 TLV1812-Q1 TLV1822-Q1 TLV1814-Q1 TLV1824-Q1 迟滞传递曲线图 8-2 迟滞传递曲线

有关更多信息，请参阅具有/不具有迟滞功能的比较器电路应用手册。
