6.6 典型特性
VS = ±18V，VCM = VS / 2，RLOAD = 10kΩ（连接至 VS / 2），且 CL = 100pF（除非另有说明）Table 1. 特征性能测量

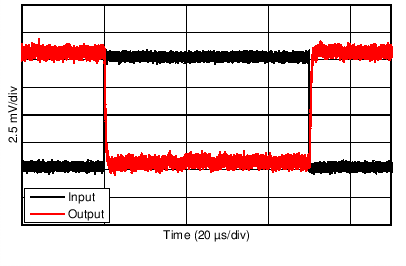

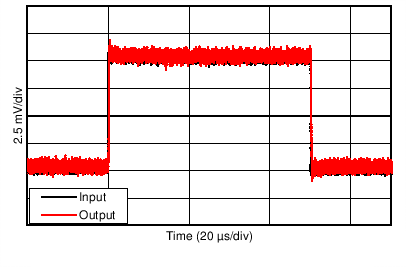

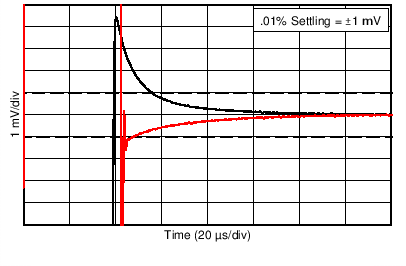

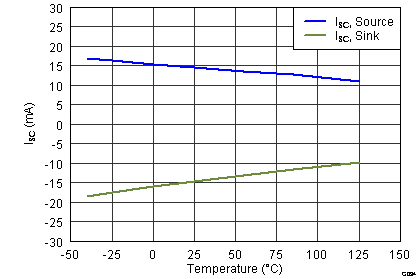

| 说明 | 图表 |
|---|---|
| 失调电压分布 | Figure 1 |
| 失调电压漂移分布 | Figure 2 |
| 失调电压与温度间的关系 | Figure 3 |
| 失调电压与共模电压间的关系 | Figure 4 |
| 失调电压与电源间的关系 | Figure 5 |
| IB和 IOS与共模电压间的关系 | Figure 6 |
| 输入偏置电流与温度间的关系 | Figure 7 |
| 输出电压摆幅与输出电流间的关系（最大电源电压） | Figure 8 |
| CMRR 和 PSRR 与频率间的关系（以输入为基准） | Figure 9 |
| CMRR 与温度间的关系 | Figure 10 |
| PSRR 与温度间的关系 | Figure 11 |
| 0.1Hz 至 10Hz 噪声 | Figure 12 |
| 输入电压噪声频谱密度与频率间的关系 | Figure 13 |
| THD+N 比与频率间的关系 | Figure 14 |
| THD+N 与输出幅度间的关系 | Figure 15 |
| 静态电流与温度间的关系 | Figure 16 |
| 静态电流与电源电压间的关系 | Figure 17 |
| 开环增益和相位与频率间的关系 | Figure 18 |
| 闭环增益与频率间的关系 | Figure 19 |
| 开环增益与温度间的关系 | Figure 20 |
| 开环输出阻抗与频率间的关系 | Figure 21 |
| 无相位反转 | Figure 22 |
| 正过载恢复 | Figure 23 |
| 负过载恢复 | Figure 24 |
| 小信号阶跃响应 | Figure 25, Figure 26 |
| 大信号阶跃响应 | Figure 27， Figure 28 |
| 大信号稳定时间 | Figure 29 |
| 短路电流与温度间的关系 | Figure 30 |
| 最大输出电压与频率间的关系 | Figure 31 |
| EMIRR IN+ 与频率间的关系 | Figure 32 |

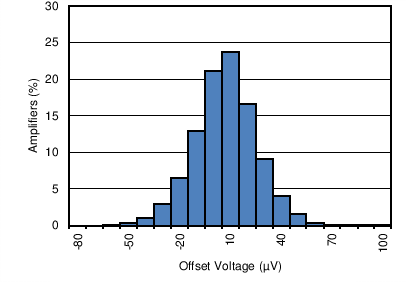

Figure 1. 输入失调电压分布
Figure 3. 输入失调电压与温度间的关系

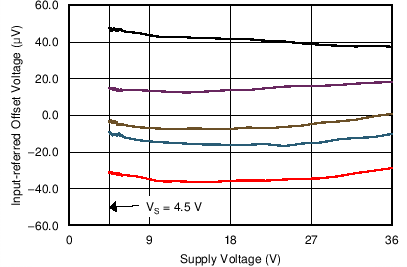

Figure 5. 失调电压与电源间的关系
Figure 7. 输入偏置电流与温度间的关系

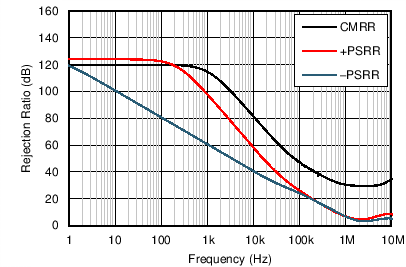

Figure 9. CMRR 和 PSRR 与频率间的关系
Figure 11. PSRR 与温度间的关系

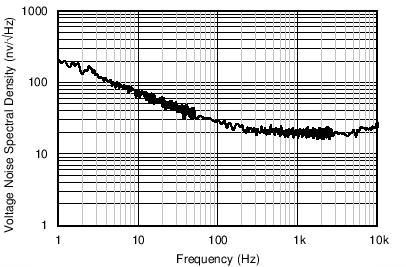

Figure 13. 输入电压噪声频谱密度与频率间的关系
Figure 15. THD + N 与输出幅度间的关系
Figure 17. 静态电流与电源电压间的关系
Figure 19. 闭环增益与频率间的关系
Figure 21. 开环输出阻抗与频率间的关系

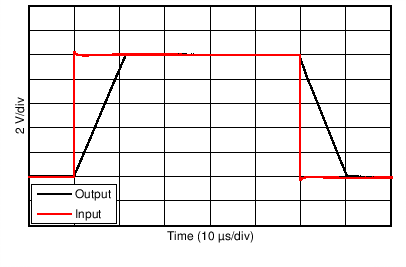

Figure 23. 正过载恢复
| G = +1V/V |
| G = +1V/V |
| 10V 正阶跃 |

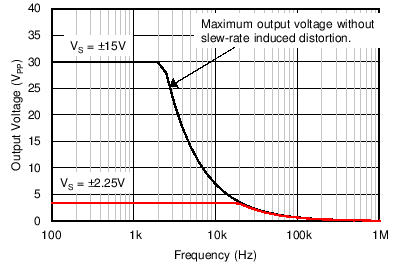

Figure 31. 最大输出电压与频率间的关系

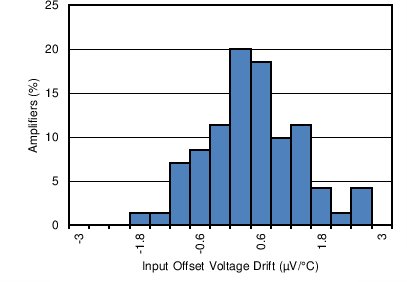

Figure 2. 输入失调电压漂移分布
Figure 4. 输入失调电压与共模电压间的关系

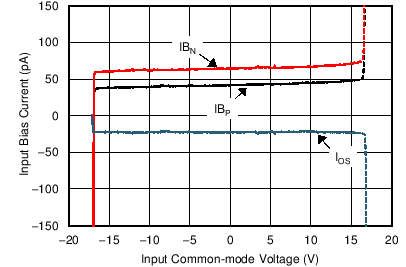

Figure 6. IB 和 IOS 与共模电压间的关系
Figure 8. 输出电压摆幅与输出电流间的关系（最大电源电压）
Figure 10. CMRR 与温度间的关系
Figure 12. 0.1Hz 至 10Hz 噪声

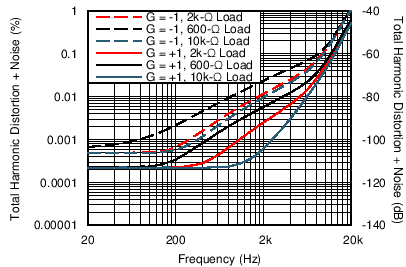

Figure 14. THD + N 比与频率间的关系

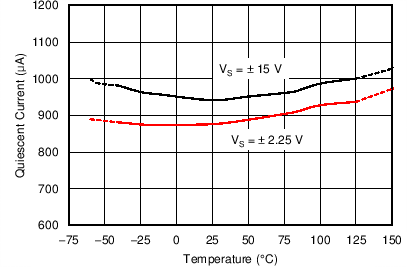

Figure 16. 静态电流与温度间的关系
Figure 18. 开环增益和相位与频率间的关系
Figure 20. 开环增益与温度间的关系
Figure 22. 无相位反转

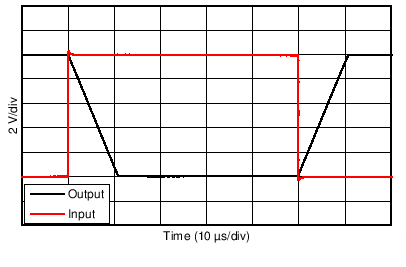

Figure 24. 负过载恢复
| G = –1V/V |
| G = –1V/V |
Figure 32. EMIRR IN+ 与频率间的关系
