1 特性

  • 符合汽车应用要求
  • 符合 AEC-Q100 标准
  • 输出摆幅包括两个电源轨
  • 低噪声ƒ = 1kHz 时典型值为 9nV/√Hz
  • 低输入偏置电流：典型值 1pA
  • 完全符合单电源及分离电源操作的要求
  • 共模输入电压范围包括负轨
  • 高增益带宽：典型值 2.2MHz
  • 高转换率：典型值 3.6V/μs
  • TA = 25°C 时低输入偏移电压最大为 2500μV
  • 包含宏观模型

2 应用

  • 支持极限温度应用：
    • 受控基线
    • 同一组装和测试场所
    • 同一制造场所
    • 在极限（-40°C 至 150°C）温度范围内可用 (1)
    • 延长的产品生命周期
    • 延长的产品变更通知
    • 产品可追溯性
    • 德州仪器 (TI) 高温产品利用高度优化的硅（芯片）解决方案，通过设计和制造工艺方面的改进，能够在广泛的温度范围内最大限度提升性能。 所有器件在最高额定温度下均可连续正常运行 1000 小时。
    (1)
(1) 可定制工作温度范围

3 说明

TLC2274 是一款由德州仪器 (TI) 生产的四通道运算放大器。 此器件在单电源或分离电源应用中表现出优异的轨到轨输出性能，能够进一步扩大动态范围。 TLC2274 带宽为 2MHz，转换率为 3V/μs，适用于高速应用。 这些器件能够提供出色的交流性能，其噪声、输入偏移电压和功耗均低于现有 CMOS 运算放大器。 TLC2274 的电压噪声为 9nV/√Hz，是竞争对手解决方案的二分之一。

TLC2274 放大器具有高输入阻抗和低噪声特性，是用于高阻抗源（如压电传感器）小信号调节的绝佳选择。 该器件属于微功耗级别，因此在手持式监控和遥感应用中运转良好。 此外，该器件的单电源或分离电源具有轨到轨输出特性，是与模数转换器 (ADC) 对接的理想选择。 该器件系列的额定工作电压为 5V 或 ±5V。

它可提供更大的输出动态范围，更低的电压噪声和更小的输入偏移电压。 凭借这一系列增强特性，该器件能够用于更广泛的应用。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLC2274-HT TSSOP (14) 6.60mm x 5.10mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

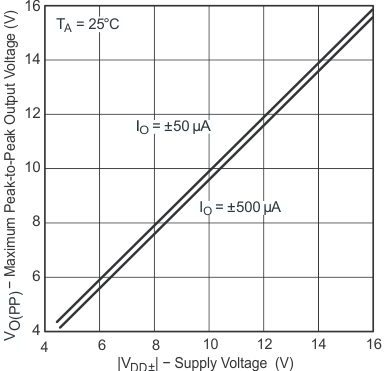

最大峰峰值输出电压
与电源电压


4 修订历史记录

日期 修订版本 注释
2015 年 1 月 * 最初发布。
