8.1 温度系数

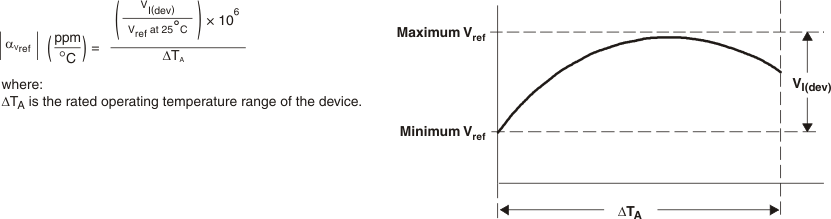

基准电压 Vref 在整个温度范围内的偏差叫做 VI(dev)。参数 VI(dev) 可用于找到器件的温度系数。基准输入电压的平均全范围温度系数 αVref 被定义为：
TL431LI TL432LI note_aviref_lvs543.gif
αVref 可能是正数，也可能是负数，这具体取决于较低温度条件下出现的是最小 Vref 还是最大 Vref。全范围温度系数是一个平均值，因此在额定工作温度范围的任何分段内都可能得到大于或小于该平均值的值。有关温度系数的更多详细信息，请查看《电压基准选择基础知识》。
