1 特性

  • SC16C752B 和 XR16M752 引脚兼容其他增强功能
  • 支持 1.8V、2.5V、3.3V 或 5V 电源
  • 运行温度范围为 –40°C 至 85°C
  • 支持高达：
    • 48MHz 振荡器输入时钟 (3Mbps)，面向 5V 工作电压
    • 32MHz 振荡器输入时钟 (2Mbps)，面向 3.3V 工作电压
    • 24MHz 输入时钟 (1.5Mbps)，面向 2.5V 工作电压
    • 16MHz 输入时钟 (1Mbps)，面向 1.8V 工作电压
  • 64 字节发送/接收 FIFO
  • 可通过软件选择的波特率发生器
  • 用于直接存储器存取 (DMA)、中断生成以及软件或硬件流控制的可编程且可选的发送和接收 FIFO 触发电平
  • 软件/硬件流控制
    • 可编程的 Xon 和 Xoff 字符，可选“Xon 任意”(Xon Any) 字符
    • 可编程的自动请求发送 (RTS) 和自动清除发送 (CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪 (DSR)、数据终端就绪 (DTR)、振铃指示器 (RI) 和载波检测 (CD)）
  • DMA 信号传输功能，用于 PN 封装中的数据发送与接收
  • RS-485 模式支持
  • 红外数据协会 (IrDA) 功能
  • 可编程休眠模式
  • 可编程串行接口特性
    • 5、6、7 或 8 位字符，可生成 1、1.5 或 2 个停止位
    • 偶校验、奇校验或无奇偶校验位生成与检测
  • 错误启动位和线路中断检测
  • 内部测试和环回功能

2 应用

  • 全球定位系统 (GPS) 系统
  • 以太网路由器
  • 红外线收发器
  • 家用 应用
  • 便携式 应用
  • 工厂自动化和过程控制

3 说明

TL16C752C 是一款双路通用异步收发器 (UART)，具有 64 字节先入先出 (FIFO) 以及自动硬件和软件流控制功能，数据传输速率最高可达 3Mbps。该器件具备增强 功能的磁场感测解决方案。该器件具有一个传输字符控制寄存器 (TCR)，可存储接收到的 FIFO 阈值电平，用于在硬件和软件流控制过程中启动或停止传输。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TL16C752C TQFP (48) 7.00mm × 7.00mm
超薄四方扁平无引线 (VQFN) (32) 5.00mm x 5.00mm
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

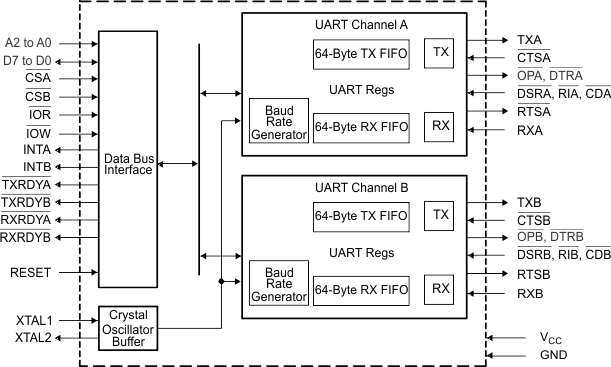

框图

TL16C752C fbd_lls646.gif
