2 说明

这些 8 位锁存器具有专门设计用于驱动高电容或相对低阻抗负载的三态输出。它们尤其适用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。

’HC373 器件的 8 个锁存器是透明 D 类型锁存器。在锁存器使能 (LE) 输入为高电平时，Q 输出将跟随数据 (D) 输入。当 LE 为低电平时，Q 输出被锁存在 D 输入上设置的电平上。

器件信息
器件型号 封装(1) 本体尺寸(2)
SN74HC373 DW（SOIC，20） 12.80mm × 7.50mm
DB（SSOP，20） 7.20mm × 5.30mm
N（PDIP，20） 25.40mm × 6.35mm
NS（SOP，20） 15.00mm × 5.30mm
PW（TSSOP，20） 6.50mm × 4.40mm
SN54HC373 J（CDIP，20） 26.92mm × 6.92mm
FK（LCCC，20） 8.89mm × 8.45mm
W（CFP，20） 13.72mm × 6.92mm
(1) 更多相关信息，请参阅 第 10 节。
(2) 本体尺寸（长 × 宽）为标称值，不包括引脚。

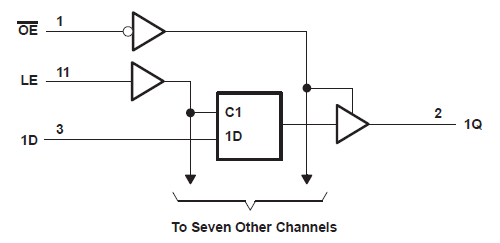

SN54HC373 SN74HC373 逻辑图（正逻辑）逻辑图（正逻辑）
