6 参数测量信息

对于下表中列出的示例，波形之间的相位关系是任意选择的。所有输入脉冲均由具有以下特性的发生器提供：PRR ≤ 1MHz，ZO = 50Ω，tt < 2.5ns。

输出单独测量，每次测量一个输入转换。

测试 S1 S2 RL CL ΔV VCC
tPLH、tPHL 断开 断开 — 15pF、50pF — 全部
tPLZ、tPZL 闭合 断开 1kΩ 15pF、50pF 0.15V ≤ 2.5V
tPHZ，tPZH 断开 闭合 1kΩ 15pF、50pF 0.15V ≤ 2.5V
tPLZ、tPZL 闭合 断开 1kΩ 15pF、50pF 0.3V > 2.5V
tPHZ，tPZH 断开 闭合 1kΩ 15pF、50pF 0.3V > 2.5V

SN74AHCT541-Q1 三态输出的负载电路
(1) CL 包括探头和测试夹具电容。
图 6-1 三态输出的负载电路

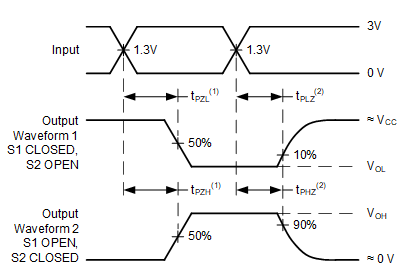

SN74AHCT541-Q1 电压波形传播延迟
(1) tPZL 和 tPZH 之间的较大者与 ten 相同。
(2) tPLZ 和 tPHZ 之间的较大者与 tdis 相同。
图 6-3 电压波形传播延迟
SN74AHCT541-Q1 电压波形和噪声
在所有其他输出同时切换时测得的噪声值。
图 6-5 电压波形和噪声

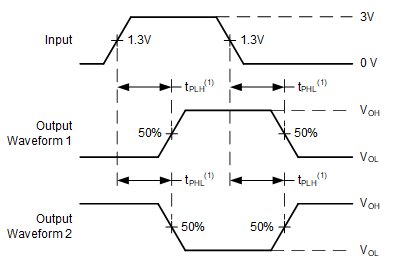

SN74AHCT541-Q1 电压波形传播延迟
(1) tPLH 和 tPHL 之间的较大者与 tpd 相同。
图 6-2 电压波形传播延迟

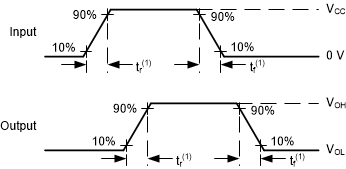

SN74AHCT541-Q1 电压波形，输入和输出转换时间
(1) tr 和 tf 之间的较大值与 tt 相同。
图 6-4 电压波形，输入和输出转换时间
