3 说明

SN74ACT86-Q1 包含四个独立的 2 输入异或门。每个逻辑门以正逻辑执行布尔函数 Y = A ⊕ B。

器件信息
器件型号 封装(1) 封装尺寸(2) 封装尺寸
SN74ACT86-Q1 BQA（WQFN，14） 3mm x 2.5mm 3mm x 2.5mm
PW（TSSOP，14） 5mm x 6.4mm 5mm x 4.4mm
(1) 有关更多信息，请参阅 节 11。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

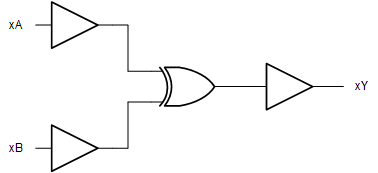

SN74ACT86-Q1 逻辑图逻辑图
