3 说明

SN74AC157-Q1 包含四个具有共享控制逻辑的 2:1 多路复用器/数据选择器。

器件信息
器件型号 封装(1) 封装尺寸(2) 本体尺寸(3)
SN74AC157-Q1 PW（TSSOP，16） 5mm × 6.4mm 5mm × 4.4mm
BQB（WQFN，16） 3.5mm × 2.5mm 3.5mm × 2.5mm
(1) 如需了解更多信息，请参阅机械、封装和可订购信息。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
(3) 封装尺寸（长 × 宽）为标称值，不包括引脚。

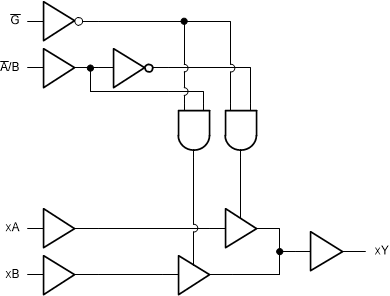

SN74AC157-Q1 逻辑图逻辑图
