3 说明

SN54SC8T373-SEP 器件是具有三态输出的八路透明 D 型锁存器。

该输入经设计，具有较低阈值电路，支持电源电压大于输入电压时的升压转换。此外，当输入电压大于电源电压时，5V 容限输入引脚可实现降压转换。输出电平始终以电源电压 (VCC) 为基准，并支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。

封装信息
器件型号 封装(1) 封装尺寸(2) 本体尺寸(3)
SN54SC8T373-SEP PW（TSSOP，20） 6.5mm × 6.4mm 6.5mm × 4.4mm
(1) 有关更多信息，请参阅数据表末尾的附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）
(3) 本体尺寸（长 × 宽）为标称值，不包括引脚。

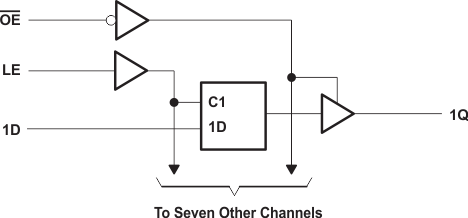

SN54SC8T373-SEP 逻辑图（正逻辑）逻辑图（正逻辑）
