5.8 典型特性

在 TA = 25°C 时，VS = ±20V，VCM = VS/2，RLOAD = 10kΩ（除非另有说明）

TA = 25°C 时 74 个放大器的分配
图 5-1 失调电压生产分配
VCM = V-
来自 74 个放大器的数据
图 5-3 失调电压与温度间的关系
TA = 25°C
来自 74 个放大器的数据
图 5-5 失调电压与共模电压间的关系
TA = 125°C
来自 74 个放大器的数据
图 5-7 失调电压与共模电压间的关系
TA = -40°C
来自 74 个放大器的数据
图 5-9 失调电压与共模电压间的关系
VCM = V–
来自 74 个放大器的数据
图 5-11 失调电压与电源间的关系
GUID-20211013-SS0I-VS4X-QP9X-SZG1BJVMTXS4-low.gif图 5-13 输入偏置电流和失调电流与共模电压间的关系

G = +1，CL = 20pF

图 5-15 压摆率与输入阶跃电压间的关系
VS = 40V
图 5-17 输出电压摆幅与输出电流（灌电流）间的关系
VS = 5V
图 5-19 输出电压摆幅与输出电流（灌电流）间的关系
VS = 40V
图 5-21 CMRR 与温度间的关系
VS = 2.7V
图 5-23 CMRR 与温度间的关系
GUID-20211006-SS0I-8LWQ-CXQ5-TVSZKGSGVRM8-low.gif图 5-25 0.1Hz 至 10Hz 噪声
VCM = V–
图 5-27 静态电流与电源电压间的关系

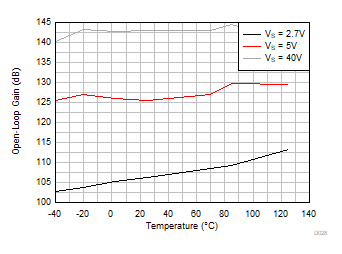

GUID-20211013-SS0I-RQRK-SQRW-TP0QXKR1RZXS-low.gif图 5-29 开环电压增益与温度间的关系 (dB)

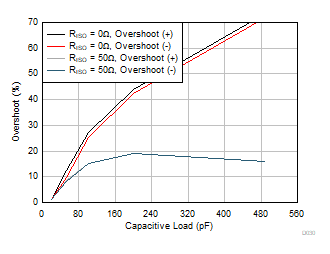

20mVpp 输出阶跃，G = -1
图 5-31 小信号过冲与容性负载间的关系
G = +1
图 5-33 相位裕度与容性负载间的关系
G = -10
图 5-35 正过载恢复
CL = 20pF，G = 1，20mVpp 阶跃响应
图 5-37 小信号阶跃响应
CL = 20pF，G = 1，5Vpp 阶跃响应
图 5-39 大信号阶跃响应
GUID-20211013-SS0I-1VTQ-JFZ8-LGD6P39FGFMZ-low.gif图 5-41 最大输出电压与频率间的关系

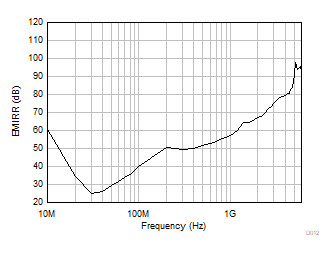

GUID-20211006-SS0I-RXPX-S6TP-LGS3GP1NJ70H-low.gif图 5-43 EMIRR（电磁干扰抑制比）与频率间的关系
74 个放大器的分配
图 5-2 失调电压漂移分配
VCM = V+
来自 74 个放大器的数据
图 5-4 失调电压与温度间的关系
TA = 25°C
来自 74 个放大器的数据
图 5-6 失调电压与共模电压间的关系（切换区域）
TA = 125°C
来自 74 个放大器的数据
图 5-8 失调电压与共模电压间的关系（切换区域）
TA = -40°C
来自 74 个放大器的数据
图 5-10 失调电压与共模电压间的关系（切换区域）
GUID-20211006-SS0I-T0P6-QDM9-DB8RFWKQJ68R-low.gif图 5-12 闭环增益与频率间的关系
GUID-20211013-SS0I-9LQR-K01K-MPNDN8V5G0B2-low.gif图 5-14 输入偏置电流、失调电流与温度间的关系
VS = 40V
图 5-16 输出电压摆幅与输出电流（拉电流）间的关系
VS = 5V
图 5-18 输出电压摆幅与输出电流（拉电流）间的关系
图 5-20 CMRR 和 PSRR 与频率间的关系
VS = 5V
图 5-22 CMRR 与温度间的关系
图 5-24 PSRR 与温度间的关系
GUID-20211006-SS0I-0HD9-7B7B-5W2XVDXLQ6MQ-low.gif图 5-26 输入电压噪声频谱密度与频率间的关系
VCM = V–
图 5-28 静态电流与温度间的关系
GUID-20211006-SS0I-TVTS-NL1X-ZRHHSLCKTLDS-low.gif图 5-30 开环输出阻抗与频率间的关系
20mVpp 输出阶跃，G = +1
图 5-32 小信号过冲与容性负载间的关系
VIN = ±10Vpp；VS = VOUT = ±9.55V
图 5-34 无相位反转
G = -10
图 5-36 负过载恢复
CL = 20pF，G = -1，20mVpp 阶跃响应
图 5-38 小信号阶跃响应
CL = 20pF，G = -1，5Vpp 阶跃响应
图 5-40 大信号阶跃响应
GUID-20211006-SS0I-XBVX-NRGX-ZBRBDCGMNKP0-low.gif图 5-42 通道隔离与频率间的关系
