5.7 典型特性

低于 –40°C 和高于 105°C 的温度数据仅适用于 SE555 电路。

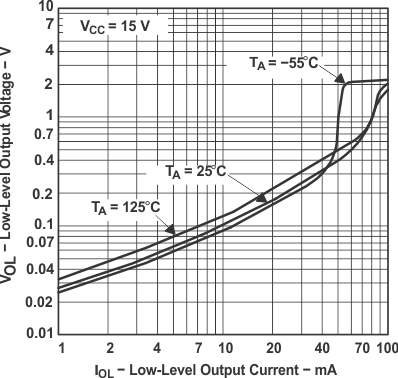

NA555 NE555 SA555 SE555 低电平输出电压与低电平输出电流间的关系图 5-1 低电平输出电压
与低电平输出电流间的关系

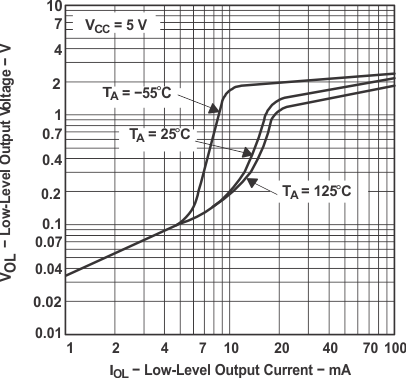

NA555 NE555 SA555 SE555 低电平输出电压与低电平输出电流间的关系图 5-3 低电平输出电压
与低电平输出电流间的关系

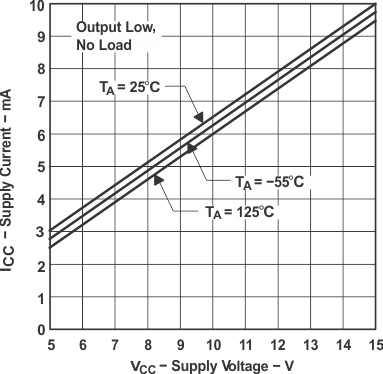

NA555 NE555 SA555 SE555 电源电流与电源电压间的关系图 5-5 电源电流
与电源电压间的关系

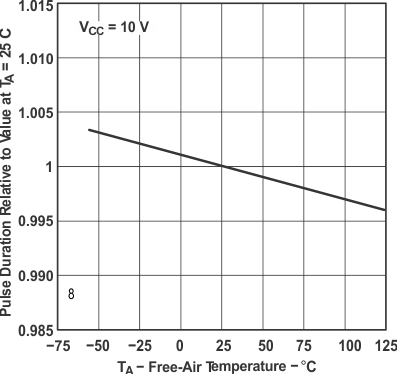

NA555 NE555 SA555 SE555 归一化输出脉冲持续时间（单稳态运行）与环境温度间的关系图 5-7 归一化输出脉冲持续时间
（单稳态运行）
与
环境温度间的关系

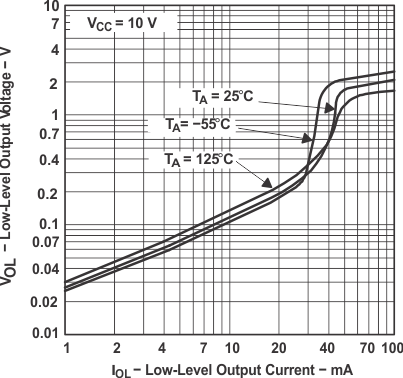

NA555 NE555 SA555 SE555 低电平输出电压与低电平输出电流间的关系图 5-2 低电平输出电压
与低电平输出电流间的关系

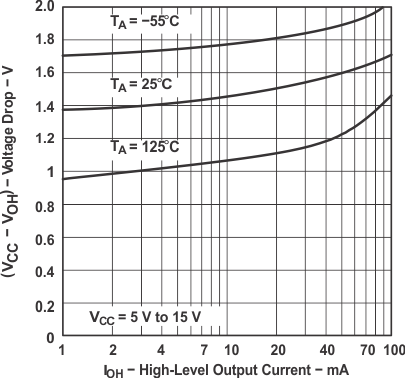

NA555 NE555 SA555 SE555 电源电压和输出间的压降与高电平输出电流间的关系图 5-4 电源电压和输出间的压降
与高电平输出电流间的关系
NA555 NE555 SA555 SE555 归一化输出脉冲持续时间（单稳态运行）与电源电压间的关系图 5-6 归一化输出脉冲持续时间
（单稳态运行）
与电源电压间的关系

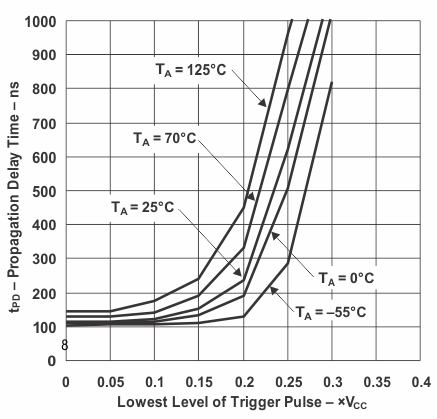

NA555 NE555 SA555 SE555 传输延迟时间与触发脉冲最低电压电平间的关系图 5-8 传输延迟时间
与
触发脉冲最低电压电平间的关系
