7.4.2 单位增益脉冲响应注意事项
上拉电阻器非常适合用于增强单位增益脉冲响应稳定性。例如，在驱动 220pF 的负载时，一个 600Ω 的上拉电阻器可将过冲电压降低约 50%。Figure 35 显示了如何实施上拉电阻器来提高脉冲响应稳定性。
Figure 35. 在输出端使用上拉电阻器来稳定容性负载 可通过降低上拉电阻器的值来驱动更高的电容，但电阻值的下降程度不应超过器件的灌入能力。另一种方法是使用隔离电阻器（如Figure 36 所示）。

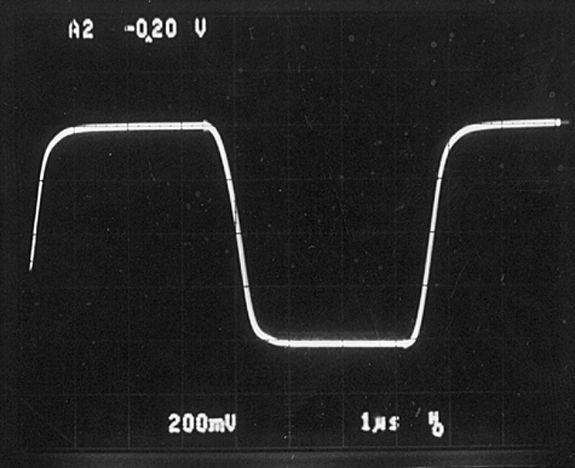

Figure 37 显示了由 LMV824 产生的脉冲响应，此情况中通过 20Ω 隔离电阻器驱动 10,000pF 的负载。
Figure 36. 使用隔离电阻器来驱动大型容性负载
Figure 37. 的脉冲响应Figure 36
