1 特性

  • 关于 AEC-Q100 1 级/0 级/0 级扩展标准（符合 AEC-Q100 标准并采用汽车级流程制造），请参见 LM57-Q1 数据表
  • 可通过外部电阻在 −40°C 至 +150°C 温度范围内设置跳变温度，
    精度为 ±1.7°C 或 ±2.3°C
  • 电阻容差不会引入误差
  • 推挽和开漏开关输出
  • 宽工作温度范围：−50°C 至 150°C
  • 超线性模拟 VTEMP 温度传感器输出，−50°C 至 +150°C 温度范围内的精度为
    ±0.8°C 或 ±1.3°C
  • 具有短路保护的模拟和数字输出
  • 数字输出具有锁存功能
  • TRIP-TEST 引脚支持系统内测试
  • 低功耗特性最大程度减少自发热，使其低于 0.02°C

2 应用范围

  • 工厂自动化
  • 工业用
  • 汽车用
  • 井下设备
  • 航空电子设备
  • 电信基础设施

3 说明

LM57 器件是一款具有模拟温度传感器输出的精密双路输出温度开关，适用于宽温度范围的工业级应用。 跳变温度 (TTRIP) 可从 –40°C 至 150°C 温度范围内的 256 种可能值中进行选择。VTEMP 是 AB 类模拟电压输出，该电压输出与温度成正比，负温度系数 (NTC) 可编程。 两个外部 1% 电阻设置 TTRIP 和 VTEMP 斜率。 数字和模拟输出具有保护功能，并且可监视系统过热事件。

内置的热滞后功能 (THYST) 可防止数字输出发生振荡。 TOVER 和 TOVER 数字输出将在芯片温度超过 TTRIP 时置为有效，在芯片温度低于 TTRIP 与 THYST 的差值时置为无效。

TOVER 为高电平有效，并且采用推挽结构。 TOVER 为低电平有效，并且采用开漏结构。 将 TOVER 与 TRIP-TEST 相连，可在输出发生跳变后将其锁存。 将 TRIP-TEST 强制为低电平可将输出清零。 将 TRIP-TEST 驱动为高电平会将数字输出置为有效。 处理器可检查 TOVER 或 TOVER 的状态，从而确认它们是否已切换至激活状态。 这样一来，便可以在系统装配后现场验证比较器和输出电路的功能。 当 TRIP-TEST 为高电平时，VTEMP 引脚为跳变基准电压。 系统随后可使用该电压计算 LM57

器件信息 (1)(2)

器件型号 封装 封装尺寸（标称值）
LM57BISD WSON (8) 2.50mm × 2.50mm
LM57FPW TSSOP (8) 3.00mm × 6.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。
  2. 关于器件比较，请参见Device Comparison Table。

LM57 过热报警

LM57 30080576.gif

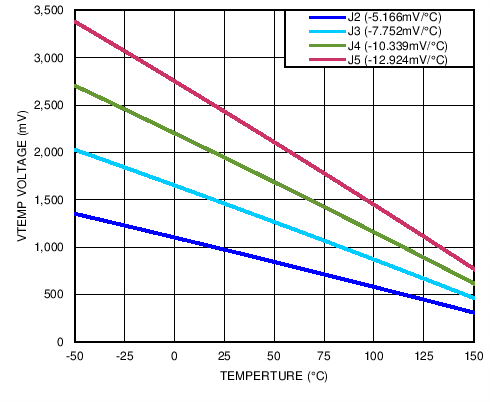

温度传递函数

LM57 C101_SNIS152.png
