8.2.2.5 启动特性

在任何数据转换系统中，启动特性都很重要，以便根据稳定而稳定的基准值来确定何时能安全地开始转换。如 图 8-4 所示，应允许从电源启动到开始转换的时间大于 20µs。

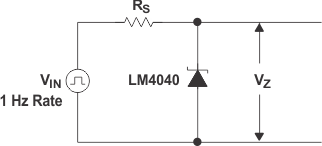

LM4040A LM4040B LM4040C LM4040D 测试电路图 8-3 测试电路
