ZHCSJ29M August 2006 – March 2021 LM3880
PRODUCTION DATA
6.5 电气特性
除非另有说明，否则限值适用于所有时序选项并且 VCC = 3.3V。最小和最大限值适用于整个工作温度范围（TJ = -40°C 至 +125°C），并通过测试、设计或统计相关性指定。典型值表示 TJ = 25°C 条件下最有可能达到的参数标准，仅供参考。
| 参数 | 测试条件 | 最小值(1) | 典型值(2) | 最大值(1) | 单位 | |
|---|---|---|---|---|---|---|
| IQ | 静态工作电流 | 25 | 80 | µA | ||
| 开漏标志 | ||||||
| IFLAG | FLAGx 漏电流 | VFLAGx = 3.3V | 1 | 20 | nA | |
| VOL | FLAGx 低电平输出 | IFLAGx = 1.2mA | 0.4 | V | ||
| 加电序列 | ||||||
| td1 | 计时器延迟 1 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| td2 | 计时器延迟 2 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| td3 | 计时器延迟 3 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| 下电序列 | ||||||
| td4 | 计时器延迟 4 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| td5 | 计时器延迟 5 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| td6 | 计时器延迟 6 精度 | 所有其他时序选项 | -15% | 15% | ||
| 2ms 时序选项 | -20% | 20% | ||||
| 时序延迟误差 | ||||||
| (td(x) – 400µs)/td(x+1) | 时序延迟率 | 对于 x = 1 或 4 | 95% | 105% | ||
| 对于 x = 1 或 4，2ms 选项 | 90% | 110% | ||||
| td(x)/td(x+1) | 时序延迟率 | 对于 x = 2 或 5 | 95% | 105% | ||
| 对于 x = 2 或 5，2ms 选项 | 90% | 110% | ||||
| 使能引脚 | ||||||
| VEN | EN 引脚阈值 | 1.0 | 1.25 | 1.4 | V | |
| IEN | EN 引脚上拉电流 | VEN = 0V | 7 | µA | ||
(1) 限值在 25° 下经过完整的生产测试。使用统计质量控制 (SQC) 方法通过相关性确保了工作温度范围内的限值。这些限值用于计算 TI 的平均出厂质量水平 (AOQL)。
(2) 典型数值在 25°C 下测得，表示最可能的参数标准。
所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的其他序列的详细信息，请参阅第 11.1.2 节。

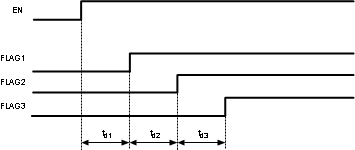

图 6-1 时序要求
所有标准选项都使用序列 1 来表示输出标志上升和下降顺序。有关可能的其他序列的详细信息，请参阅第 11.1.2 节。
图 6-2 下电序列
