7.3.5 缓慢导通 15V 稳压器电路

电容器 C1 与 PNP 晶体管结合使用，可帮助电路缓慢开始提供电压。开始时，电容器未充电。因此，输出电压从 1.9V 开始，如方程式 5 所确定。随着电容器电压上升，VOUT 以相同速率上升。当输出电压达到 R1 和 R2 确定的值时，PNP 关断。

方程式 5. VC1 + VBE + 1.25V = 0V + 0.65V + 1.25V = 1.9V

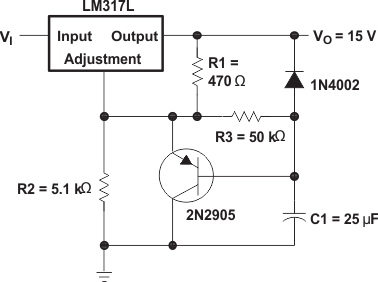

LM317L 缓慢导通 15V 稳压器电路图 7-7 缓慢导通 15V 稳压器电路
