5.12 LMx93x 和 LM2903x 的典型特性

TA = 25°C，VS = 5V，RPULLUP = 5.1k，CL = 15pF，VCM = 0V，VUNDERDRIVE = 100mV，VOVERDRIVE = 100mV（除非另有说明）。

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 总电源电流与电源电压之间的关系图 5-1 总电源电流与电源电压之间的关系

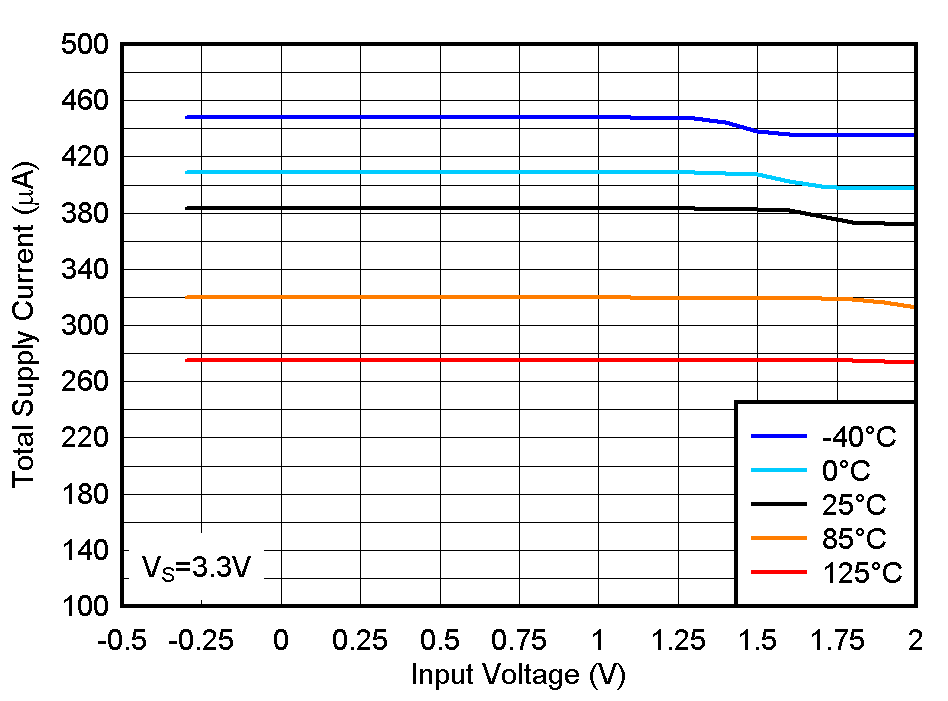

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 3.3V 下总电源电流与输入电压之间的关系图 5-3 3.3V 下总电源电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 12V 下总电源电流与输入电压之间的关系图 5-5 12V 下总电源电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 3V 下输入失调电压与温度之间的关系图 5-7 3V 下输入失调电压与温度之间的关系

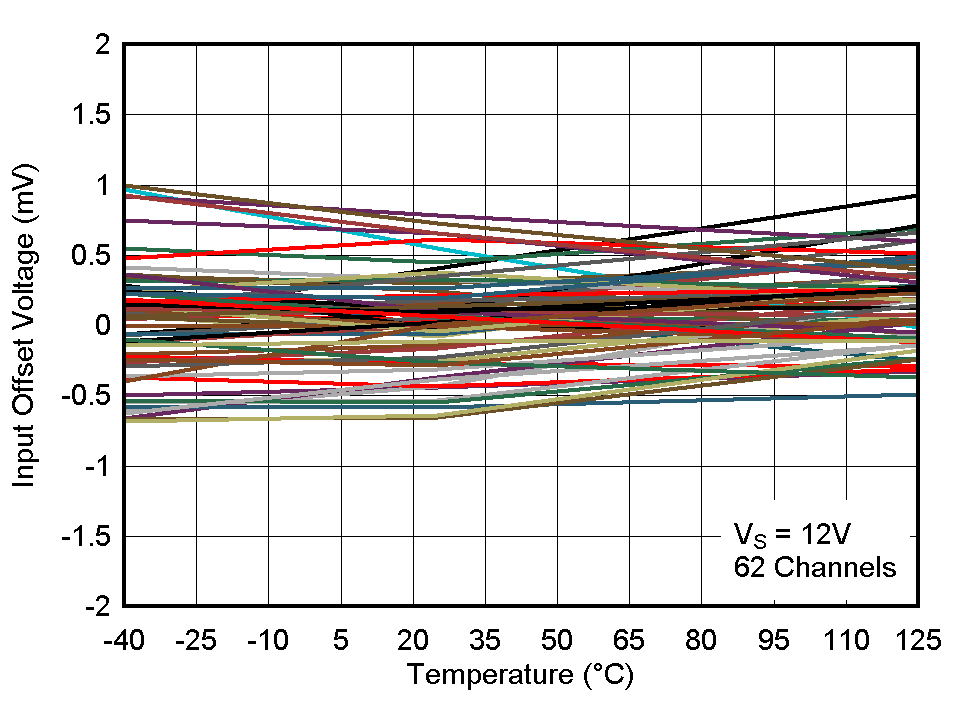

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 12V 下输入失调电压与温度之间的关系图 5-9 12V 下输入失调电压与温度之间的关系

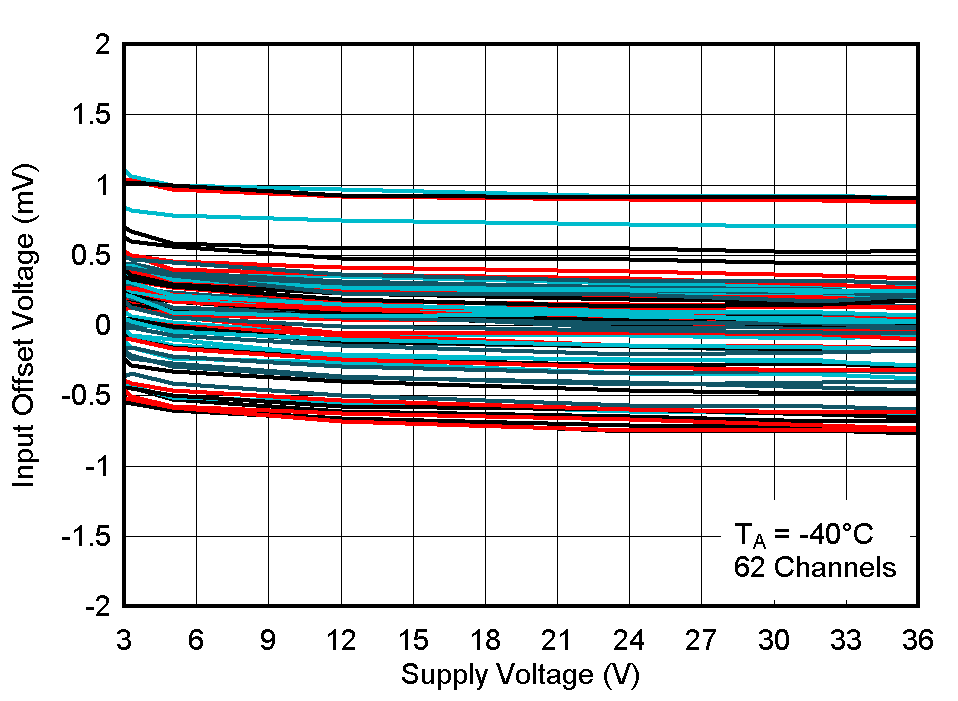

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V -40°C 下输入失调电压与电源电压之间的关系图 5-11 -40°C 下输入失调电压与电源电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 85°C 下输入失调电压与电源电压之间的关系图 5-13 85°C 下输入失调电压与电源电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 输入偏置电流与电源电压之间的关系图 5-15 输入偏置电流与电源电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 12V 下输入偏置电流与输入电压之间的关系图 5-17 12V 下输入偏置电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 3V 下输出低电平电压与输出灌电流之间的关系图 5-19 3V 下输出低电平电压与输出灌电流之间的关系

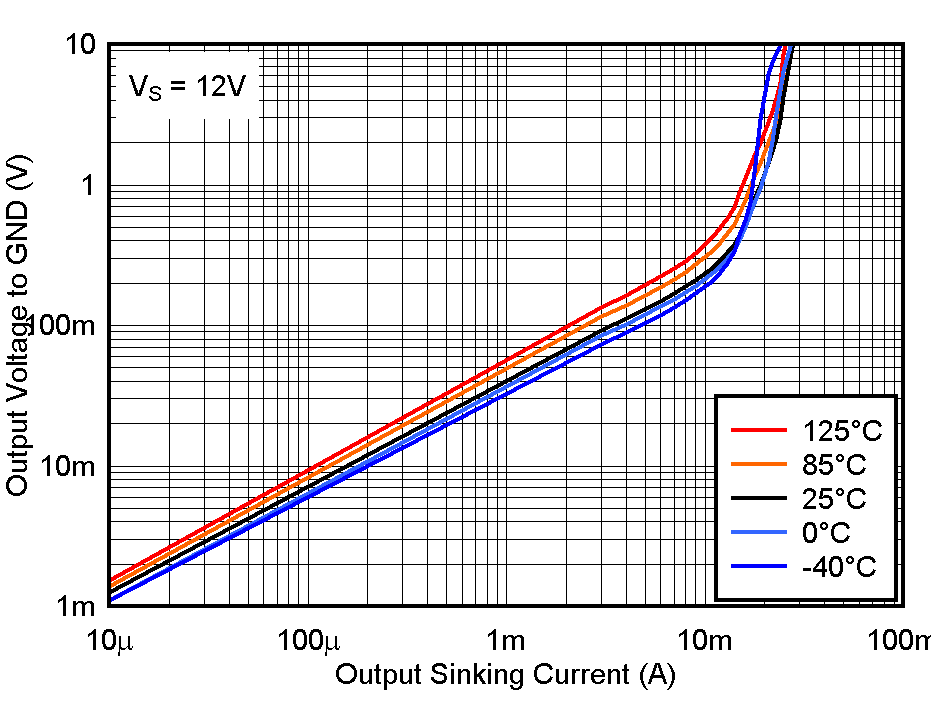

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 12V 下输出低电平电压与输出灌电流之间的关系图 5-21 12V 下输出低电平电压与输出灌电流之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 5V 下输出高电平漏电流与温度之间的关系图 5-23 5V 下输出高电平漏电流与温度之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 高电平至低电平传播延迟与输入过驱电压之间的关系，5V图 5-25 高电平至低电平传播延迟与输入过驱电压之间的关系，5V
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 高电平至低电平传播延迟与输入过驱电压之间的关系，12V图 5-27 高电平至低电平传播延迟与输入过驱电压之间的关系，12V
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 高电平至低电平传播延迟与输入过驱电压之间的关系，36V图 5-29 高电平至低电平传播延迟与输入过驱电压之间的关系，36V
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 高电平至低电平转换时各种过驱的响应时间图 5-31 高电平至低电平转换时各种过驱的响应时间
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 3V 下总电源电流与输入电压之间的关系图 5-2 3V 下总电源电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 5V 下总电源电流与输入电压之间的关系图 5-4 5V 下总电源电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 36V 下总电源电流与输入电压之间的关系图 5-6 36V 下总电源电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 5V 下输入失调电压与温度之间的关系图 5-8 5V 下输入失调电压与温度之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 36V 下输入失调电压与温度之间的关系图 5-10 36V 下输入失调电压与温度之间的关系

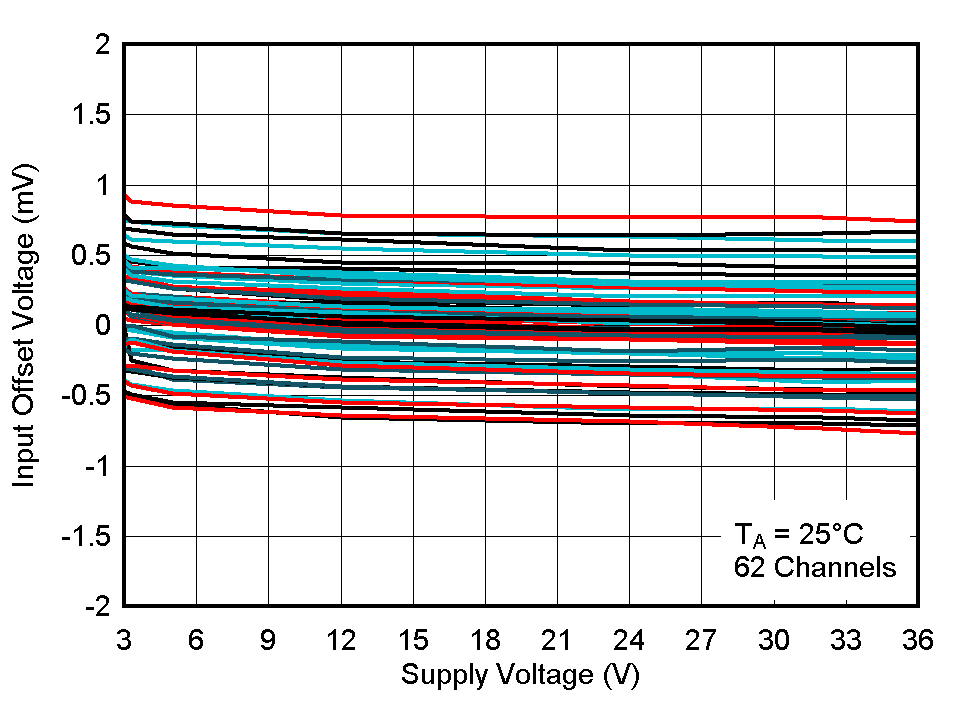

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 25°C 下输入失调电压与电源电压之间的关系图 5-12 25°C 下输入失调电压与电源电压之间的关系

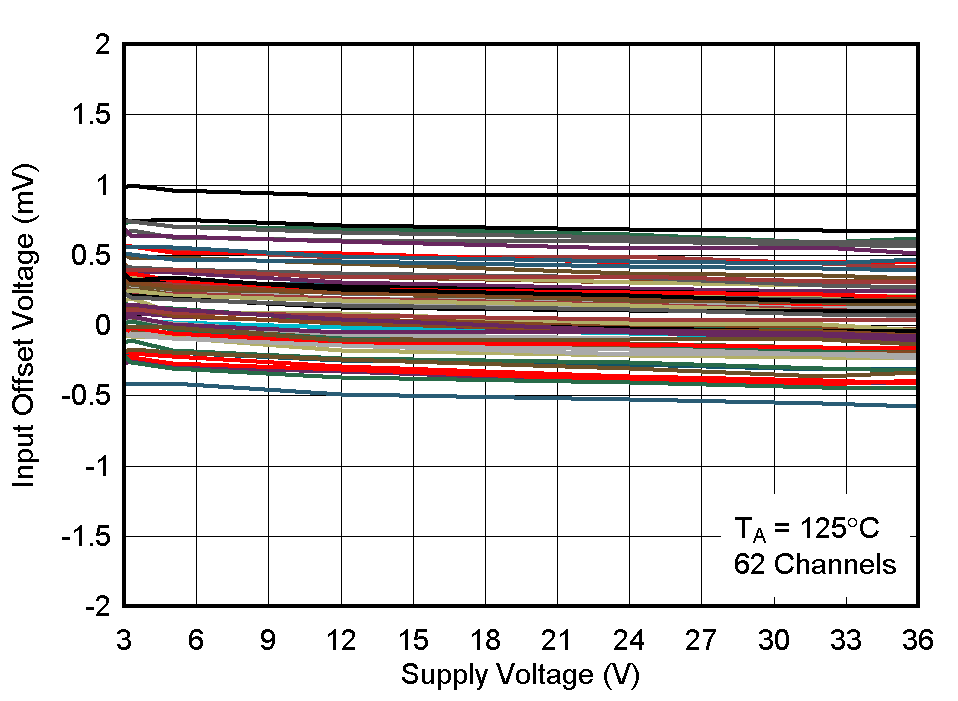

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 125°C 下输入失调电压与电源电压之间的关系图 5-14 125°C 下输入失调电压与电源电压之间的关系

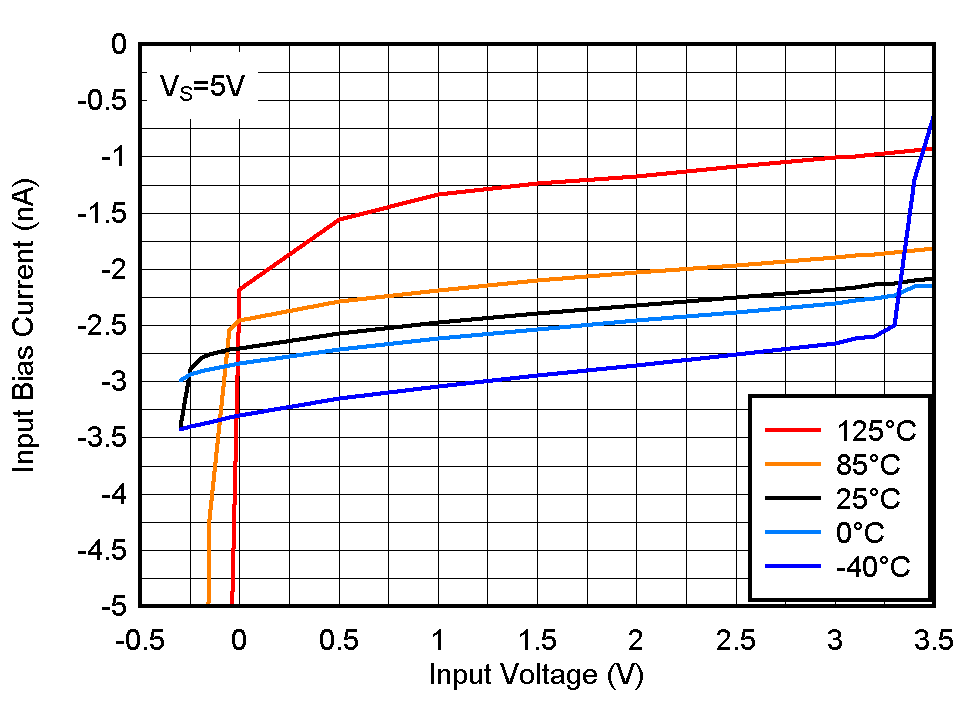

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 5V 下输入偏置电流与输入电压之间的关系图 5-16 5V 下输入偏置电流与输入电压之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 36V 下输入偏置电流与输入电压之间的关系图 5-18 36V 下输入偏置电流与输入电压之间的关系

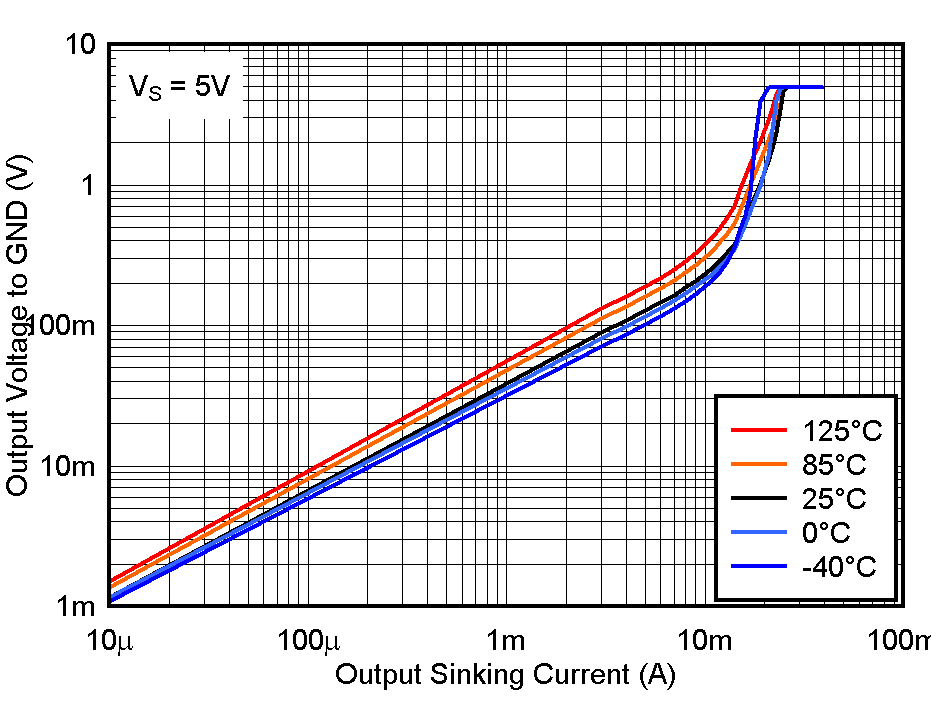

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 5V 下输出低电平电压与输出灌电流之间的关系图 5-20 5V 下输出低电平电压与输出灌电流之间的关系

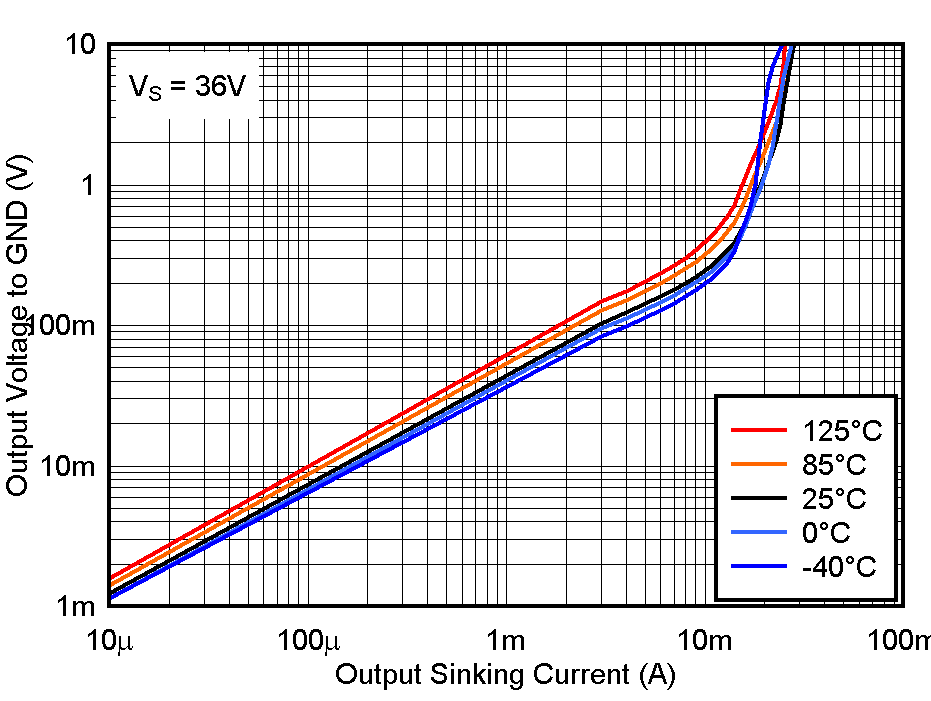

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 36V 下输出低电平电压与输出灌电流之间的关系图 5-22 36V 下输出低电平电压与输出灌电流之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 36V 下输出高电平漏电流与温度之间的关系图 5-24 36V 下输出高电平漏电流与温度之间的关系
LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 低电平至高电平传播延迟与输入过驱电压之间的关系，5V图 5-26 低电平至高电平传播延迟与输入过驱电压之间的关系，5V

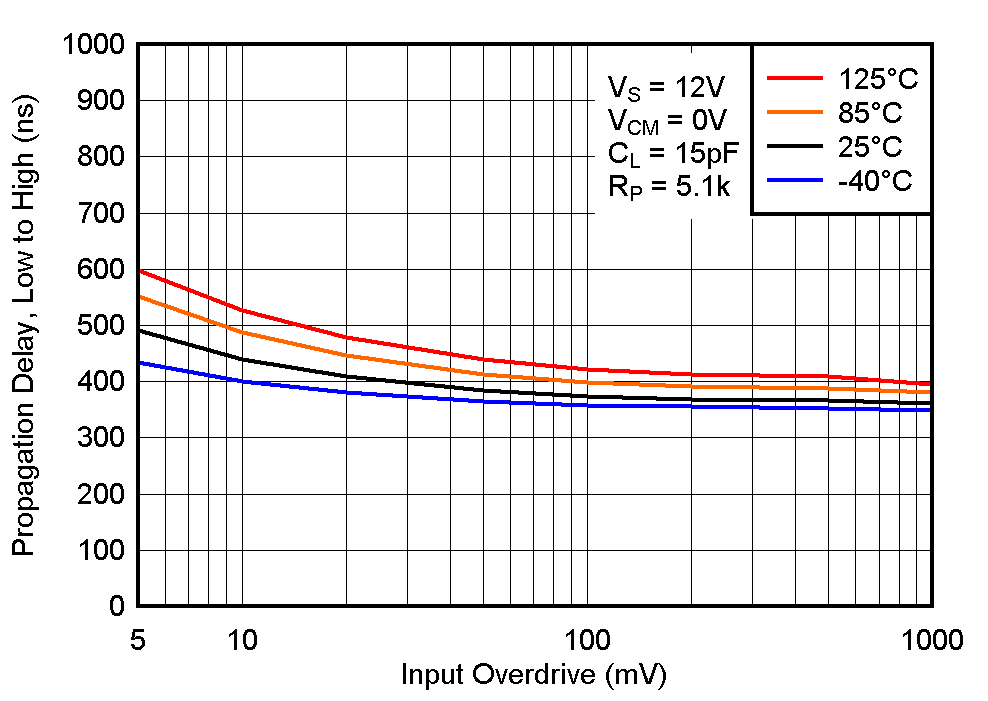

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 低电平至高电平传播延迟与输入过驱电压之间的关系，12V图 5-28 低电平至高电平传播延迟与输入过驱电压之间的关系，12V

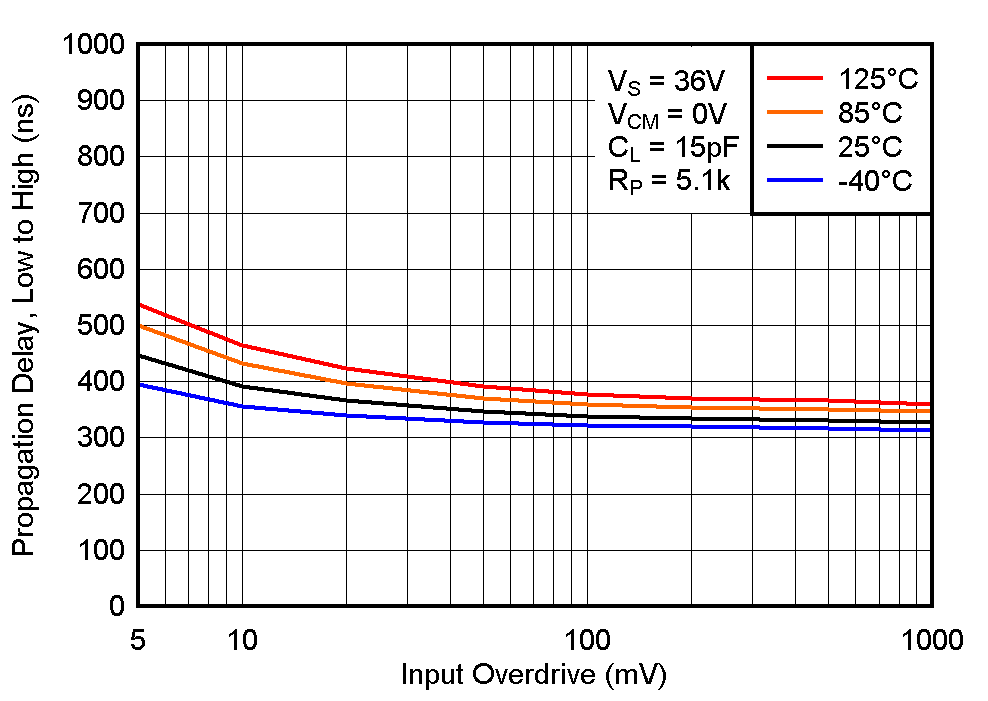

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 低电平至高电平传播延迟与输入过驱电压之间的关系，36V图 5-30 低电平至高电平传播延迟与输入过驱电压之间的关系，36V

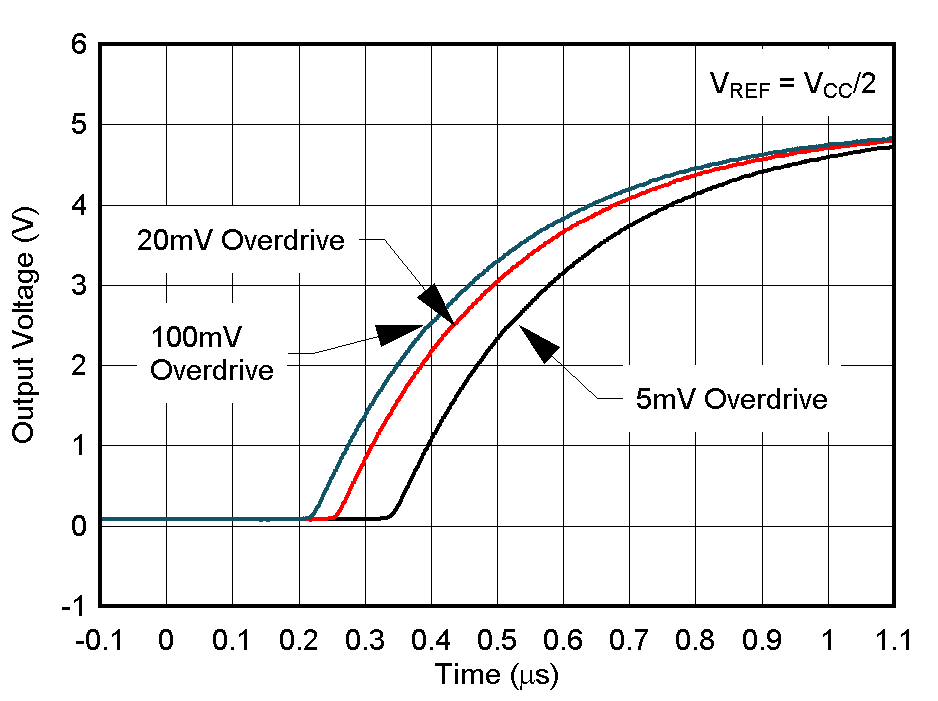

LM393B LM2903B LM193 LM293 LM293A LM393 LM393A LM2903 LM2903V 低电平至高电平转换时各种过驱的响应时间图 5-32 低电平至高电平转换时各种过驱的响应时间
