1 特性

  • 符合 AEC-Q100 1 级标准（TA = –40°C 至 125°C）
  • 最高输入电压：42V
  • 最低输入电压：3V（启动时为 4.5V）
  • 输出电压最高可达 50V
  • 旁路 (VOUT = VIN) 运行
  • 精度为 ±1.0% 的 1.2V 基准
  • 自由运行和同步开关频率最高可达 600 kHz
  • 峰值电流模式控制
  • 稳健耐用的 3A 集成栅极驱动器
  • 自适应死区时间控制
  • 可选二极管仿真模式
  • 可编程逐周期电流限制
  • 断续模式过载保护
  • 可编程线路欠压闭锁 (UVLO)
  • 可编程软启动
  • 热关断保护
  • 低关断静态电流：9μA
  • 可编程斜率补偿
  • 可编程跳周模式减少待机功耗
  • 允许使用外部 VCC 电源
  • 电感器分布式直流电阻 (DCR) 电流感应功能
  • 多相位功能
  • 耐热增强型 20 引脚散热薄型小外形尺寸封装 (HTSSOP)

2 应用

  • 12V、24V 和 48V 电源系统
  • 汽车启停
  • 音频电源
  • 高电流升压电源

3 说明

LM25122 是一款支持多相位的同步升压控制器，面向高效同步升压稳压器 应用。此控制方法基于峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。

开关频率最高可通过编程设定为 600kHz。通过两个支持自适应死区时间控制的稳健耐用 N 通道金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器来实现更高效率。一个用户可选二极管仿真模式还可实现断续模式运行，以提高轻负载时的效率。

一个内部电荷泵可针对高侧同步开关实现 100% 占空比（旁路运行）。一个 180º 相移时钟输出可实现简单多相位交叉配置。其他 功能 包括：热关断、频率同步、断续模式电流限制和可调线路欠压锁定。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM25122-Q1 HTSSOP (20) 6.50mm x 4.40mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

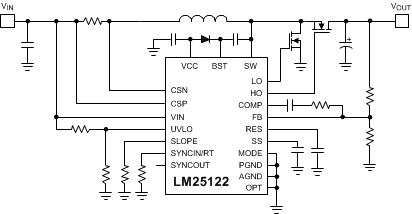

简化的应用示意图

LM25122-Q1 Simp_App_Circ_SNVSAF0.gif
